二軸延伸試験装置｜586

二軸延伸フィルムの加工適正条件や商品価値の評価判定

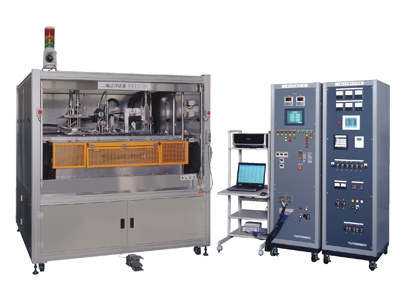

二軸延伸試験装置は、二軸延伸フィルムの加工適正条件やフィルムの商品価値を試験的に評価判定するための試験装置です。

サーボ式の駆動系を使用し延伸精度の向上、延伸モードの多様化を図ることで、二軸延伸フィルムの様々な条件における試験が行えるので、サンプルの適切な加工条件が得られます。

特長

● 延伸方式はセンターストレッチ式を採用し、駆動系はサーボモーターを使用しているので、高精度な延伸により、均一なフィルムができます。

● 延伸プログラムの設定により様々な条件における延伸加工ができます。

● サンプルの取り付けはガス圧式グリップにより安全でスピーディーに行えます。

● 延伸倍率、荷重検出、二次加熱装置、データ処理装置など豊富なオプションが用意されており、お客様のニーズにあった装置仕様が選択できます。

仕様（EX10-B）

型式	EX10-B
試験片寸法	90 × 90mm（グリップ間：72 × 72mm）
グリップ数	36個
グリップ駆動	N2ガス
最大延伸倍率	10倍
延伸速度	0.003〜26m/min.
延伸機構	パンタグラフ方式（センターストレッチ）
延伸モード	同時二軸延伸逐次二軸延伸一定幅一軸延伸自由幅一軸延伸手動延伸手動一軸延伸延伸後応力緩和プログラム多段延伸
駆動方式	ACサーボモーター
延伸温度	max. 230°C
オプション	荷重検出装置（最大200N）
電源	三相、AC200V、50/60Hz、100A
エアー源	0.7MPa
N2ガスボンベ	15MPa容器
寸法	本体：W2000 × D2200 × H2200mm 温度制御盤：W700 × D630 × H1800mm
質量	本体：約1300kg 温度制御盤：約200kg

仕様（高温モデル）

型式	X4HDHT	X7DHT
試験片寸法	90 × 90mm （グリップ間：80 × 80mm）	50 × 50mm （グリップ間：40 × 40mm）
グリップ数	32個	20個
グリップ駆動	圧縮エアー
最大延伸倍率	4倍	7倍
延伸速度	0.01〜10m/min.
延伸機構	パンタグラフ方式（センターストレッチ）
延伸モード	同時二軸延伸逐次二軸延伸一定幅一軸延伸自由幅一軸延伸延伸後応力緩和プログラム多段延伸
駆動方式	ACサーボモーター
延伸温度	max. 400°C
オプション	荷重検出装置（最大200N）	荷重検出装置（最大100N）
電源	三相、AC200V、50/60Hz、150A
エアー源	0.7MPa
寸法	本体：W2500 × D1550 × H2050mm 温度制御盤：W700 × D630 × H1850mm
質量
