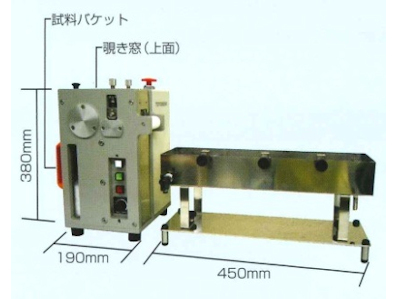

  • 小型ペレタイザー 小型ペレタイザー

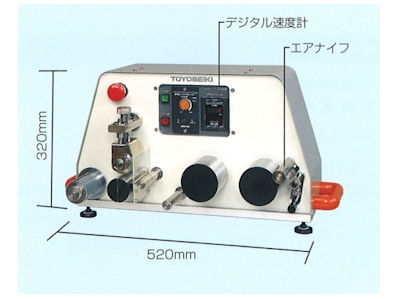

  • 小型フィルム引取装置 小型フィルム引取装置
  • ラボプラストミル・マイクロ(基本装置+ミキサー)
  • 小型セグメントミキサー KF6V
  • 小型一軸押出機  D1220
  • 小型二軸セグメント押出機  2D15W
  • 小型ペレタイザー
  • 小型フィルム引取装置

混練・押出性試験装置【ラボプラストミル® マイクロ】|666

-

demo





ラボプラストミル・マイクロは、実験室レベルで合成して作る極少容量の試料やナノ粒子の試料(カーボンナノチューブ、シリカ、酸化チタン等) 、特殊で高価な試料、自然界の複合材料などの活用・研究等において、わずかな量しか得られない試料で混練性、押出加工特性を評価する卓上型の実験装置です。



トルク(電流換算値)、樹脂温度、圧力*が測定できます。(*圧力センサーはオプション)



液晶タッチパネルにデータ曲線が表示されます。



PC*にデータ転送が可能です。(*オプション)



ラボプラストミル・マイクロ 基本装置

0666_ラボプラストミルマイクロ

トルク測定範囲 max. 40N・m(電流換算式)
回転速度 max. 100rpm
温度測定範囲 max. 400℃
圧力測定範囲 max. 20MPa(圧力センサーはオプション)
データ表示 液晶画面にデータ曲線を表示
安全装置

トルク・温度リミッター、緊急停止スイッチ、ミキサー分解安全回路、漏電ブレーカー

電源

単相、AC100V、50/60Hz、30A(オプションの押出機等使用時の最大値)

寸法 W400 × D600 × H630mm(基本装置)
質量 約50kg(基本装置)




小型セグメントミキサー  KF6V



混練方法 噛合型同方向回転
ブレード形状 2ローブディスク 5枚組合せ式
ミキサー容量 約5cc
回転数 3倍速(基本装置回転速度×3=max. 300rpm)
温度範囲 室温+10°C~350°C 圧搾空気冷却(100°C以下は水冷可)
加熱区分 3区分、カートリッジヒーター、樹脂温度検出センサー付
オプション
  • 可視化ブロック
  • 窒素パージ・簡易真空(Max250℃)可能
電源 単相、AC100V、50/60Hz、15A (ラボプラストミルマイクロ本体から配電)

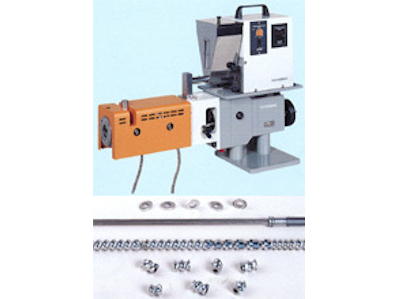

小型二軸セグメント押出機  2D15W

方法 噛合型同方向回転
シリンダー D=15mm、L/D=17、圧力検出穴1か所
スクリュー セグメント組込式 2ローブディスク(正逆任意組合せ)
シリンダー内部容積 約31cm³
吐出量 約1.8kg/h
回転数 3倍速(基本装置回転速度×3=max. 300rpm)
温度範囲 室温+10°C~350°C
加熱冷却区分
  • シリンダー:2区分、バンドヒーター、圧搾空気冷却
  • ダイ:1区分、バンドヒーター
定量フィーダー

オーガスクリュー大・小各1本とスパイラルスクリュー1本

デジタル回転計付、ホッパー約1L

標準付属ダイ ストランドダイ ∅2.5mm 1本取り、樹脂温検出センサー付
オプション
  • 圧力センサー
  • Tダイ(60mm幅、80mm幅)
電源 単相、AC100V、50/60Hz、15A (ラボプラストミル・マイクロ本体から配電)




Tダイ  MT60B

加熱区分 1区部 カートリッジヒーター、バンドヒーター
流出方向 下方向
リップ構造

ベンディングリップ方式

W60mm t=0.3~0.8mm

温度検出孔

1箇所 (温度検出孔なしの設定もございます。)

温度検出器 型式MTS付属

回転数 3倍速(基本装置回転速度×3=max. 300rpm)
温度範囲 室温+10°C~350°C
電源 単相、AC100V、50/60Hz、7A (ラボプラストミル・マイクロ本体から配電)




Tダイ  MT80B

加熱区分 1区部 カートリッジヒーター、バンドヒーター
流出方向 下方向
リップ構造

ベンディングリップ方式

W80mm t=0.3~0.8mm

温度検出孔

1箇所 (温度検出孔なしの設定もございます。)

温度検出器 型式MTS付属

回転数 3倍速(基本装置回転速度×3=max. 300rpm)
温度範囲 室温+10°C~350°C
電源 単相、AC100V、50/60Hz、8A (ラボプラストミル・マイクロ本体から配電)
