万能試験機【ストログラフ VG】（最大20kN）｜No.26020kN（VG）・5kN（VGS） 引張圧縮試験機
-
-
-

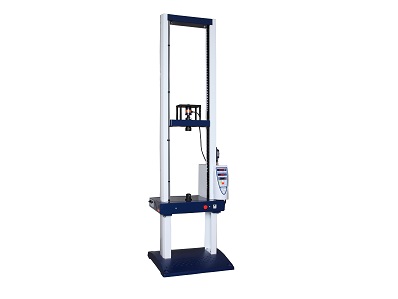

ストログラフ™ VG
ストログラフ VGシリーズは、最大荷重容量20kNの万能試験機です。
- プラスチック・ゴム等幅広い材料の引張り強さ・圧縮強さ・曲げ強さなどの物性評価試験が可能です
- 豊富なラインナップからチャック（つかみ具）・治具をお選びいただけます
- 引張弾性率*から破断伸びまで測定可能です。（※オプションの高精度型標線間伸び計が必要）
- ストローク延長*（300mmまたは600mm）も可能です。（※オプション）
| 型式 | VG20F | VG10F | VG5F | VG1F |
| 荷重容量 | 20kN max. | 10kN max. | 5kN max. | 1kN max. |
| クロスヘッドストローク | 1100mm | |||
| 有効ストローク |
595mm* *C-1チャック使用時 |
670mm* *C-2チャック使用時 |
750mm* *C-3チャック使用時 |
785mm* *C-4チャック使用時 |
| 試験速度 | 0.0005～500mm/min. | 0.0005～1000mm/min. |
||
| オプション |
|
|||
| 電源 | 単相、AC100V、50/60Hz、8A |
|||
| 寸法 | W730 × D470 × H1630mm |
|||
| 質量 | 約135kg |
|||
ストログラフ™ VGS
ストログラフ VGSシリーズは、最大荷重容量5kNの卓上形万能試験機です。コンパクトで省スペース設置が可能です。
| 型式 | VGS5F | VGS1F | VGS05F |
| 最大荷重容量 | 5kN | 1kN | 500N |
| クロスヘッドストローク | 830mm | ||
| 有効ストローク |
495mm* *C-3チャック使用時 |
610mm* *箱チャック使用時 |
|
| 試験速度 | 0.0005～500mm/min. |
||
| オプション |
|
||
| 電源 | 単相、AC100V、50/60Hz、7A |
||
| 寸法 | W630 × D470 × H1330mm |
||
| 質量 | 約105kg |
||
