３点曲げ試験治具
直接形
| 型式 | 最大荷重 | 支点間距離 | 圧子先端 | 支持台コーナー |
| F-0 | 5kN |
20～200mm |
R5mm | R5mm |
| F-1 | R2mm | |||
| F-2 | R3.2mm | R3.2mm | ||
| F-8（木材用） | 2KN | 100～600mm | R25mm | R10mm |
F-1
かご形
| 型式 | 最大荷重 | 支点間距離 | 圧子先端 | 支持台コーナー |
| F-3 | 5kN |
30～100mm |
R5mm | R5mm |
| F-4 | R3.2mm | R3.2mm | ||
| F-5 | 500N |
20～80mm |
R5mm | R5mm |
| F-6 | R3.2mm | R3.2mm |

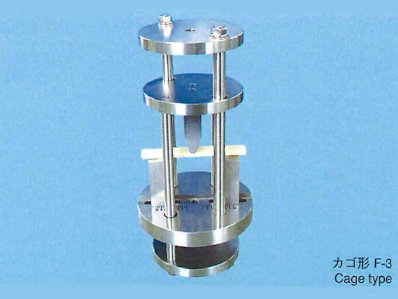

F-3
参考規格
| JIS K 7171 | プラスチック－曲げ特性の求め方 |
| ISO 178 | Plastics-Determination of flexural properties |
| ASTM D790 | Standard Test Methods for Flexural Properties of Unreinforced and Reinforced Plastic and Electrical Insulating Materials |
圧縮治具
直接形
| 型式 | 最大荷重 | 直径 | 試験片最大径 | 試験片最大高さ |
| G-1 | 20kN | ∅150mm | ∅150mm | 試験片直径範囲内 |
| G-2 | 10kN | ∅100mm | ∅100mm | |
| G-3 | 5kN | ∅100mm | ∅100mm |

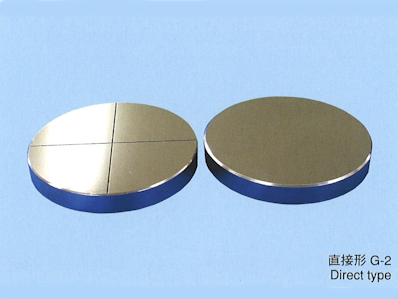

G-2
直接形（球座付）
| G-4 | 20kN | ∅150mm | ∅150mm | 試験片直径範囲内 |
| G-5 | 10kN | ∅100mm | ∅100mm | |
| G-6 | 5kN | ∅100mm | ∅100mm |
かご形
| G-7 | 20kN | ∅140mm | ∅60mm | 90mm |
| G-8 | 10kN | ∅120mm | ∅55mm | 80mm |
| G-9 | 5kN | ∅100mm | ∅40mm | 50mm |

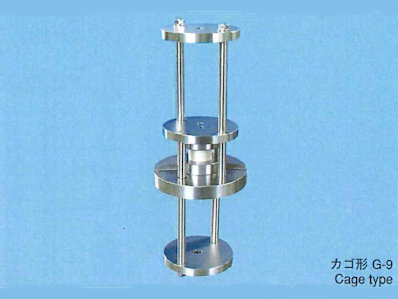

G-9
JIS K 7181
| G-10 | 10kN | ∅100mm | ∅50mm | 60mm |
段ボール圧縮治具
| 型式 | 最大荷重 | W × D |
| W-1 | 20kN | 500 × 800mm |
| W-2 | 10kN | 400 × 600mm |
| W-3 | 5kN | 400 × 400mm |
| W-4 | 300 × 300mm |

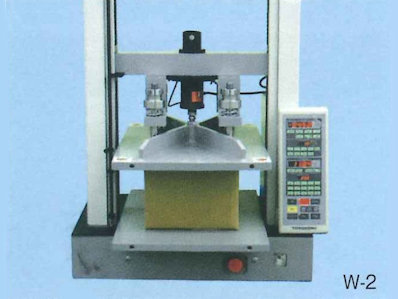

W-2
