試料打抜器【試験片裁断機】｜222/291/894

ゴムや軟質材シートから試験片を打ち抜くための打抜器です。



下記の3タイプからお選びいただけます。

● レバー式（No.894）

● ハンドル式（No.291）

● エアー式（No.222）





■ レバー式試料打抜器 | 894

ストローク 約20mm
加圧能力 5kN
加圧面大きさ 180 × 180mm
取付ボス直径 ∅13mm
寸法 W240 × D400 × H680mm（ハンドルを含む）
質量 約23kg

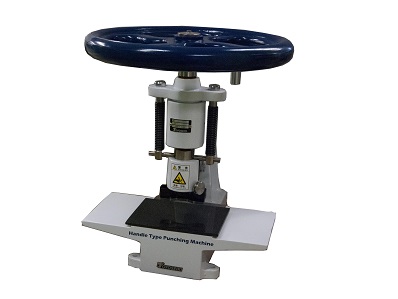

■ ハンドル式試料打抜器（ショッパー形試験片打抜器）| 291

打抜刃ボス ∅24mm
寸法 W450 × D450 × H530mm
質量 約53kg

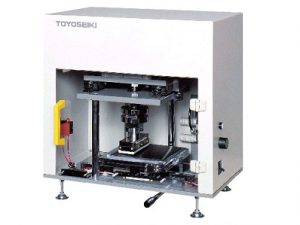

■ エアー式試料打抜器 | 222

電源 単相、AC100V、50/60Hz、1A
エアー源 0.5MPa
寸法 W500 × D300 × H500mm
質量 約50kg





エアー式カタログ レバー式カタログ
