エアー式 万力チャック

---

試験片の脱着が簡単*で、幅広い種類の材料・試験片に対応。一定の締付力により、試験片の滑りを抑制します。

【用途：プラスチック、ゴム、フィルム、紙、布等の引張試験】

*足踏みスイッチによるチャック操作も可能です（オプション）

最大荷重20kN

型式	開き	つかみ寸法	つかみ表面（標準）
BD-20K	8mm	50 × 50mm	やすり目
B-7	2+5mm	50 × 50mm

最大荷重10kN

BD-10K	8mm	40 × 40mm	やすり目
B-1* *油圧ユニット付き	16mm	40 ×40mm
B-8	2+5mm



               BD-10K                                           B-8

最大荷重5kN

B-2*	16mm	50 × 50mm	やすり目
B-9	5+5mm	60 × 50mm
B-11	10mm	40 × 30mm

*油圧ユニット付き

最大荷重2kN

B-10	5+5mm	50 × 50mm	やすり目
B-15	10mm	30 × 24mm

最大荷重1kN

B-3	8+8mm	50 × 40mm	やすり目またはゴムシート
B-12	10mm	30 × 24mm

最大荷重500N

B-4	3mm	25 × 25mm	やすり目またはゴムシート
B-13	10mm	30 × 20mm

B-13

最大荷重100N

B-16	3+5mm	25 × 25mm	やすり目またはゴムシート
B-17	8mm	25 × 20mm

最大荷重50N

B-5

2.5+2.5mm

20 × 20mm

やすり目またはゴムシート

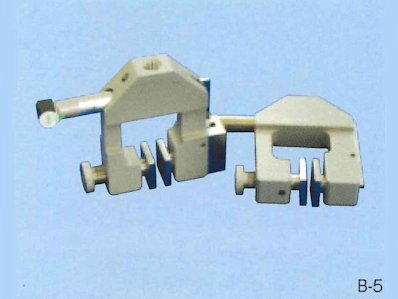

B-5

最大荷重20N

B-6

3+3mm

18 × 18mm

やすり目またはゴムシート

最大荷重5N

B-14

2mm

8 × 20mm

フラット

※エアー万力チャック用安全カバー*をオプションとしてご用意しております。（*B-6を除く）





ねじ締め式 万力チャック

---

汎用タイプのつかみ具で、厚みのある試験片にも対応。

【用途：プラスチック、ゴム、紙、布等の引張試験】

型式	最大荷重	開き	つかみ寸法	つかみ表面（標準）
A-1	10kN	16mm	50 × 54mm	やすり目
A-2	5kN	16mm	50 × 50mm	やすり目
A-3	1kN	16mm	50 × 40mm	やすり目、ゴムシート
A-4	200N	9mm	30 × 30mm	やすり目、ゴムシート
A-5	100N	9mm	30 × 30mm	やすり目、ゴムシート
A-6	50N	9mm	20 × 20mm	やすり目、ゴムシート

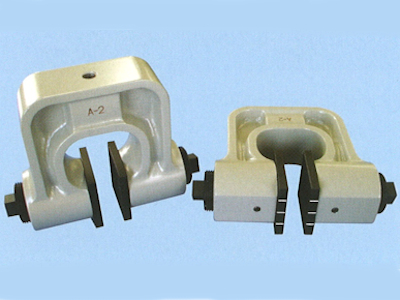

A-2



手動式 定位置くさびチャック

---

クサビの原理で強力な保持力を発揮し、試験片の滑りを抑制します。

【用途：プラスチック等の引張試験】

型式	最大荷重	開き	つかみ寸法	つかみ表面（標準）
C-0	50kN	6.5mm	40 × 42mm	やすり目
C-1	20kN	7.5mm	32 × 45mm
C-2	10kN		26 × 35mm
C-3	5kN		26 × 30
C-4	1kN

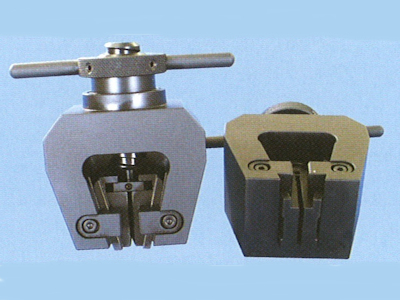

C-1



手動式 ダンベルチャック・偏心チャック

---

• 用途：ゴムの引張試験

ダンベルチャック

型式	最大荷重	幅	ロール径	開き	つかみ表面（標準）
H-1	3kN	35mm	∅8mm	4mm	ロット
H-2	500N
H-3	3kN				ローレット
H-4	500N

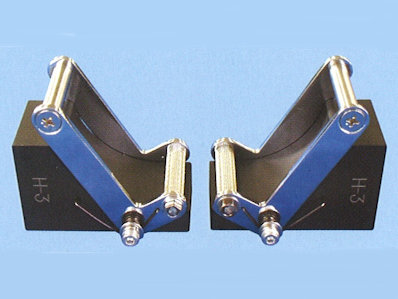

H-3

偏心チャック

型式	最大荷重	幅	開き	つかみ表面（標準）
I-1	3kN	26mm	6mm	ローレット
I-2	1kN

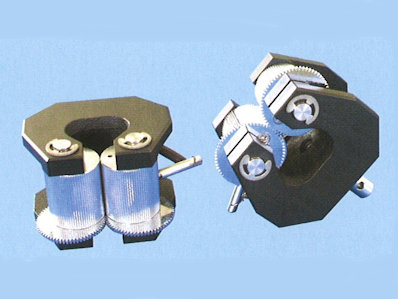

I-2



手動式 箱チャック・幅広箱チャック

---

【用途：紙、フィルム等の引張試験】

 箱チャック

型式	最大荷重	開き	つかみ寸法	つかみ表面
K-1	500N	3mm	16 × 30mm	フラットまたはゴムシート
K-2	200N

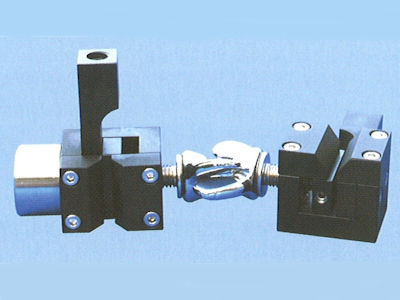

K-1

幅広箱チャック

型式	最大荷重	開き	つかみ寸法	つかみ表面
J-1	5kN	6mm	50 × 30mm	フラット・ゴムシート・やすり目
J-2	500N
J-3	100N		50 × 20mm	フラットまたはゴムシート

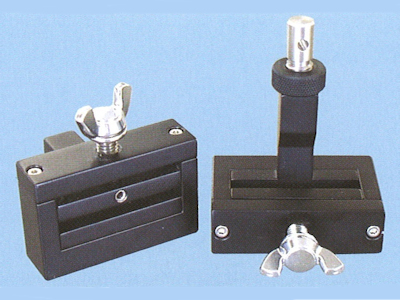

J-3



エアー式／手動式 コードチャック

---

【用途：糸、コード等の引張試験】

エアー式

型式	最大荷重	開き
N-6	5kN	3mm
N-5	2kN	2mm
N-4	1kN	3mm

手動式

型式	最大荷重	開き
N-1	2kN	4mm
N-2	1kN	3mm
N-3	300N
