低温槽（-40℃）付シャルピー・アイゾット衝撃試験機）| No.526参考規格：JIS K 7111・ISO 179・ ASTM D6110（シャルピー）／JIS K 7110・ISO 180・ASTM D256（アイゾット）など
-
-

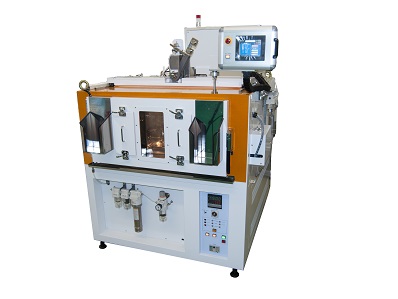

No. 526 冷凍機付衝撃試験機
低温環境下（-40℃）でプラスチックのシャルピー衝撃試験、アイゾット衝撃試験などを行うことができる低温槽付の衝撃試験機です。
- -40℃までの低温下で、プラスチックのシャルピー衝撃試験、アイゾット衝撃試験、引張衝撃試験（インベース法のみ）、衝撃剥離試験を行うことができます。
- 低温槽上部扉の開き⇒ハンマー落下は自動化されています。
- 試験片は、低温槽内で冷却後、グローブボックスを通して試験片支持台にセットできるので、槽内温度を一定に保つことが可能です。
- 冷凍機は、水冷式・空冷式を選択できます。
- アイゾット衝撃試験の試験片固定台は、エアー締め式なので、個人差がありません。
| 試験方法 | 試験片支持方法 | 試験規格 |
| シャルピー衝撃試験 | 試験片の両端を水平な支持台に固定し、ノッチ部（切り欠き）の背面にハンマーで衝撃を与える |
|
| アイゾット衝撃試験 |
試験片の方端を垂直な片持ちばり状態に固定し、ノッチの付いている方向からハンマーで衝撃を与える |
|
仕様１（本体）
| 型式 | DG-40 |
| 温度範囲 | -40°C～+40°C |
| 試験方法 |
|
| ハンマーひょう量 |
|
| オプション |
|
| 電源 | 三相、AC200V、50/60Hz、30A |
| エアー源 | 0.5MPa |
| 冷却水（水冷式の場合） | 約30L/min. |
| 寸法 | W1300 × D1200 × H1600mm |
| 質量 | 約600kg |
仕様２（ハンマー）
（１）シャルピー衝撃試験
JIS K 7111（ISO 179）
| ハンマーひょう量 | 型式 | 衝撃速度 | 衝撃刃先端 |
| 0.5J / 1J* | JCH05J | 2.9m/sec. | R2mm、30° |
| 2J / 4J* | JCH2J | ||
| 5J | JCH5J | ||
| 7.5J / 15J* | JCH75J | 3.8m/sec. |
ASTM D6110
| ハンマーひょう量 | 型式 | 衝撃速度 | 衝撃刃先端 |
| 1J / 2J* | ACH1J | 3.46m/sec. | R3.17mm、45° |
| 3J / 6J* | ACH3J | ||
| 8J / 15J* | ACH8J |
（２）アイゾット衝撃試験
JIS K 7110（ISO 180）
| ハンマーひょう量 | 型式 | 衝撃速度 | 衝撃刃先端 |
| 0.5J / 1J* | JIZ05J | 3.5m/sec. | R0.8mm |
| 1J | JIZ1J | ||
| 2.75J / 5.5J* | JIZ27J | ||
| 11J / 22J* | JIZ11J |
ASTM D256
| ハンマーひょう量 | 型式 | 衝撃速度 | 衝撃刃先端 |
| 1J / 2J* | AIZ1J | 3.46m/sec. | R0.8mm |
| 3J / 6J* | AIZ3J | ||
| 8J / 15J* | AIZ8J |
*付加ウエイト方式
仕様３（試験片支持台・固定台）
（１）シャルピー衝撃試験
JIS K 7111（ISO 179）
| 種類 | 支点間距離 |
| シャルピー JIS K 7111（ISO 179）試験片支持台 | 62mm |
ASTM D6110
| 種類 | 支点間距離 |
| シャルピー ASTM D6110 試験片支持台 | 101.6mm |
（２）アイゾット衝撃試験
JIS K 7110（ISO 180）・ASTM D256 共用
| 種類 | 試験片固定台上面と衝撃刃の距離 |
| アイゾット 試験片固定台 | 22mm |
