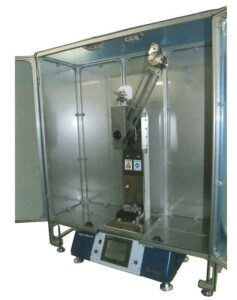

  • ※安全カバー付仕様(オプション) ※安全カバー付仕様(オプション)

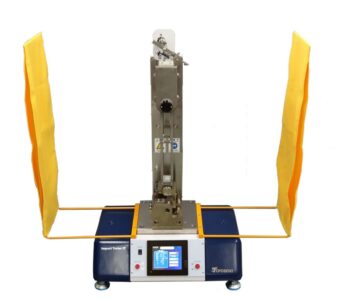

  • ※飛散防止カーテン(簡易ハンマー枠)付仕様(オプション) ※飛散防止カーテン(簡易ハンマー枠)付仕様(オプション)
  • シャルピー衝撃試験 シャルピー衝撃試験
  • アイゾット衝撃試験 アイゾット衝撃試験

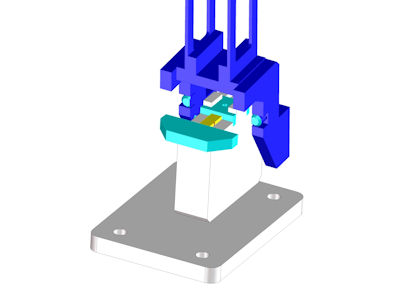

  • 引張衝撃試験(インベース法) 引張衝撃試験(インベース法)
  • 引張衝撃試験(インベース法) 引張衝撃試験(インベース法)
  • 引張衝撃試験(インヘッド法) 引張衝撃試験(インヘッド法)
  • ※安全カバー付仕様(オプション)
  • ※飛散防止カーテン(簡易ハンマー枠)付仕様(オプション)
  • シャルピー衝撃試験
  • アイゾット衝撃試験
  • 引張衝撃試験(インベース法)
  • 引張衝撃試験(インベース法)
  • 引張衝撃試験(インヘッド法)

衝撃試験機(シャルピー・アイゾット衝撃試験機)|556

参考規格:JIS K 7111、K 7110、K 7160 | ISO 179、180、8256 | ASTM D6110、D256、D1822

demo





衝撃試験機(振り子形衝撃試験機)は、プラスチック試験片に衝撃を与え、試験片の破壊に要した振り子のエネルギーから衝撃値を求める試験機です。



プラスチック材料の耐衝撃性、もろさ、粘り強さなどの特性評価に用いられます。



シャルピー衝撃試験、アイゾット衝撃試験、引張衝撃試験などの試験法があり、ハンマー・試験片支持台(固定台)の交換により、1台の装置で各試験法に対応することができます。



試験方法 試験片支持方法  試験規格

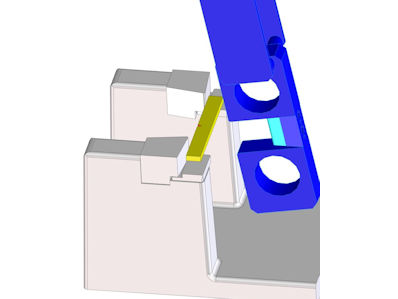

シャルピー衝撃試験 試験片の両端を水平な支持台に固定し、ノッチ部(切り欠き)の背面にハンマーで衝撃を与える
  • JIS K 7111
  • ISO 179
  • ASTM D6110

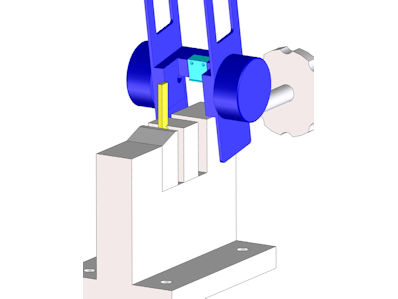

アイゾット衝撃試験

試験片の方端を垂直な片持ちばり状態に固定し、ノッチの付いている方向からハンマーで衝撃を与える

  • JIS K 7110
  • ISO 180
  • ASTM D256
引張衝撃試験 支持枠または振り子に固定し、他方の端はクロスヘッドに固定する

A法(インベース法):

クロスヘッドを支持枠に静止して装着

B法(インヘッド法):

クロスヘッドを振り子とともに振り下ろす

インベース法



  • JIS K 7160
  • ISO 8256
  • ASTM D1822



参考規格




シャルピー衝撃試験

JIS K 7111-1 プラスチック−シャルピー衝撃特性の求め方− 第1部:非計装化衝撃試験
K 7111-2 プラスチック−シャルピー衝撃特性の求め方− 第2部:計装化衝撃試験
ISO
179-1 Plastics — Determination of Charpy impact properties — Part 1: Non-instrumented impact test
179-2 Plastics — Determination of Charpy impact properties — Part 2: Instrumented impact test
ASTM D6110 Standard Test Method for Determining the Charpy Impact Resistance of Notched Specimens of Plastics



アイゾット衝撃試験

JIS K 7110 プラスチック− アイゾット衝撃強さの試験方法
ISO 180 Plastics — Determination of Izod impact strength
ASTM D256 Standard Test Methods for Determining the Izod Pendulum Impact Resistance of Plastics





特長


■ デジタル表示式で、捨て針の摩耗損失誤差や測定者による読み取り誤差がありません。

■ ハンマー・試験片支持台(固定台)の交換によりシャルピー衝撃試験・アイゾット衝撃試験・引張衝撃試験などに対応可能。

■ カラー液晶タッチパネルで簡単操作。衝撃値の平均・最大・最小・変動係数・標準偏差を表示・保存できます。

■ 測定データをPC*に保存できます。(*オプションの専用データ処理ソフトウェアが必要。PCはオプション)

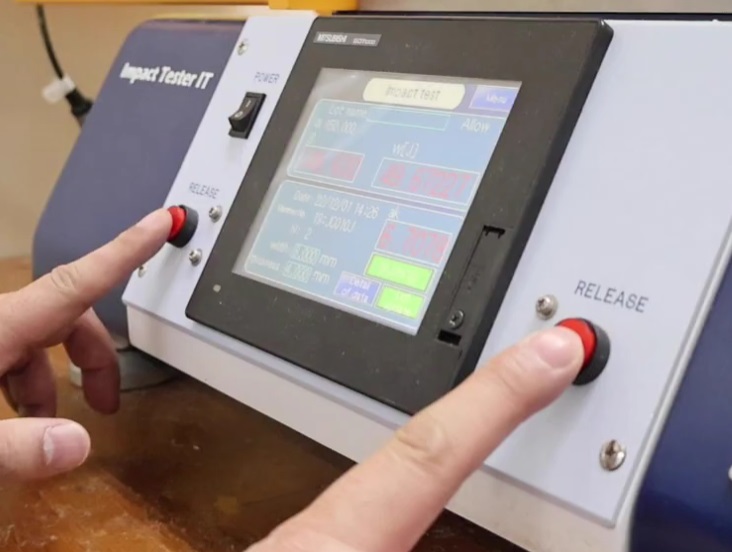

■ ボタン操作でハンマーリリース*が可能。フック解除時の個人差が無く、再現性が向上します。(*オプション)

■ 計装化システム*選択可能。(*オプション。シャルピー衝撃試験およびインベース法引張衝撃試験のみ)

■ 位置決め付試験片支持台*が選択可能。簡単・正確に試験片をセットできます。(*シャルピー用オプション)

■ 各種安全カバー*(天板なし・あり)選択可能。(*オプション)

■ 高精度でノッチ切削加工を行うことができるノッチングツール(自動ノッチ加工機)、自動で試験片の「厚さ」と「残り幅」を測定し衝撃試験機本体に転送することができるノッチ試験片測定装置など、豊富な関連装置をご用意。



仕様1(本体)




型式 IT
試験方法
  • シャルピー衝撃試験
  • アイゾット衝撃試験
  • 引張衝撃(テンサイル衝撃)試験
  • 衝撃剥離試験
ハンマーひょう量
  • シャルピー衝撃試験:0.5~15J
  • アイゾット衝撃試験:0.5~22J
  • 引張衝撃(テンサイル衝撃)試験:1~15J
ハンマー持上げ角度 150°
主な付属品

ブロックゲージ

※ハンマー、試験片支持台・固定台は選択による(オプション)

電源 単相、AC100~240V、50/60Hz、0.1kVA
寸法 W600 × D360 × H1000mm
質量 約100kg



仕様2(ハンマー)


(1)シャルピー衝撃試験

JIS K 7111(ISO 179)

ハンマーひょう量 型式 衝撃速度 衝撃刃先端
0.5J / 1J* JCH05J 2.9m/sec. R2mm、30°
2J / 4J* JCH2J
5J JCH5J
7.5J / 15J* JCH75J 3.8m/sec.



ASTM D6110

ハンマーひょう量 型式 衝撃速度 衝撃刃先端
1J / 2J* ACH1J 3.46m/sec. R3.17mm、45°
3J / 6J* ACH3J
8J / 15J* ACH8J



(2)アイゾット衝撃試験

JIS K 7110(ISO 180)

ハンマーひょう量 型式 衝撃速度 衝撃刃先端
0.5J / 1J* JIZ05J 3.5m/sec. R0.8mm
1J JIZ1J
2.75J / 5.5J* JIZ27J
11J / 22J* JIZ11J



ASTM D256

ハンマーひょう量 型式 衝撃速度 衝撃刃先端
1J / 2J* AIZ1J 3.46m/sec. R0.8mm
3J / 6J* AIZ3J
8J / 15J* AIZ8J

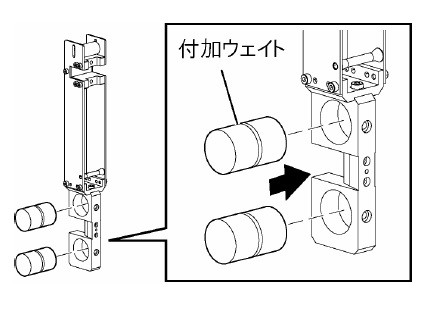

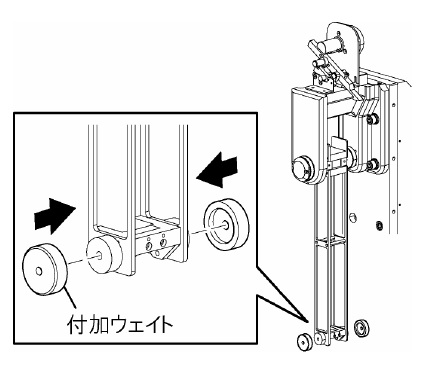

*付加ウエイト方式



(3)引張衝撃試験

インベース法

JIS K 7160 (ISO 8256)

ハンマーひょう量 型式 衝撃速度 試験法
2J / 4J* JTA2J 2.9m/sec. A法(インベース法)
7.5J / 15J* JTA75J 3.8m/sec. A法(インベース法)
2J / 4J* JTB2J 2.9m/sec. B法(インヘッド法)
7.5J / 15J* JTB75J 3.8m/sec. B法(インヘッド法)

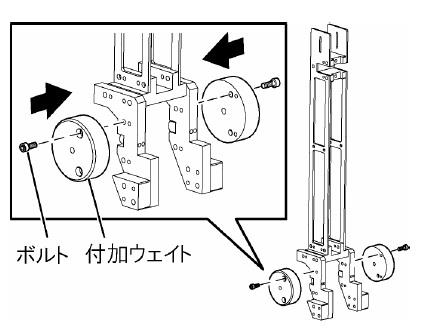

*付加ウエイト方式



ASTM D1822

ハンマーひょう量 型式 衝撃速度 試験法
1J / 2J* ATB1J 3.46m/sec. インヘッド法
3J / 6J* ATB3J
8J / 15J* ATB8J

*付加ウエイト方式



仕様3(試験片支持台・固定台)


(1)シャルピー衝撃試験・試験片支持台)



JIS K 7111(ISO 179)

種類 型式 支点間距離
シャルピー JIS K 7111(ISO 179)試験片支持台(標準) JCHBAS 62mm
シャルピー JIS K 7111(ISO 179)試験片支持台(位置決め付き) JCBAST



ASTM D6110

種類 型式 支点間距離
シャルピー ASTM D6110  試験片支持台 ACHBAS 101.6mm



(2)アイゾット衝撃試験・試験片固定台



JIS K 7110(ISO 180)・ASTM D256 共用

種類 型式 試験片固定台上面と衝撃刃の距離
アイゾット 試験片固定台 IZBASE 22mm





(3)引張衝撃試験・試験片固定台

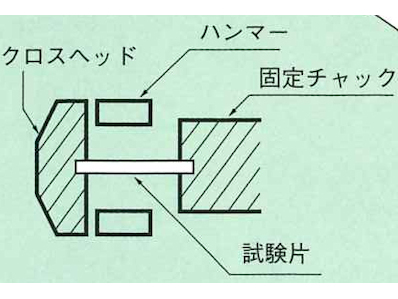

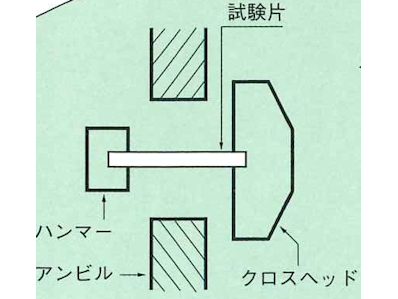

左図はインベース法

JIS K 7160 (ISO 8256) A法(インベース法)

種類 型式
JIS K 7160 (ISO 8256)   A法(インベース法) 試験片固定台 JTABAS
JIS K 7160 (ISO 8256)   A法(インベース法) クロスヘッド 15g JTA015
JIS K 7160 (ISO 8256)   A法(インベース法) クロスヘッド 30g JTA030
JIS K 7160 (ISO 8256)   A法(インベース法) クロスヘッド 60g JTA060



JIS K 7160 (ISO 8256) B法(インヘッド法)

種類 型式
JIS K 7160 (ISO 8256)   B法(インヘッド法) 試験片固定台 JTBBAS
JIS K 7160 (ISO 8256)   B法(インヘッド法) クロスヘッド 15g JTB015
JIS K 7160 (ISO 8256)   B法(インヘッド法) クロスヘッド 30g JTB030
JIS K 7160 (ISO 8256)   B法(インヘッド法) クロスヘッド 120g JTB120



ASTM D1822(インヘッド法)

種類 型式
ASTM D1822 試験片固定台 ATBASE
ASTM D1822 クロスヘッド 1J / 2J用 ATB1
ASTM D1822 クロスヘッド 3J / 6J用 ATB3
ASTM D1822 クロスヘッド 8J /15J用 ATB8



オプション

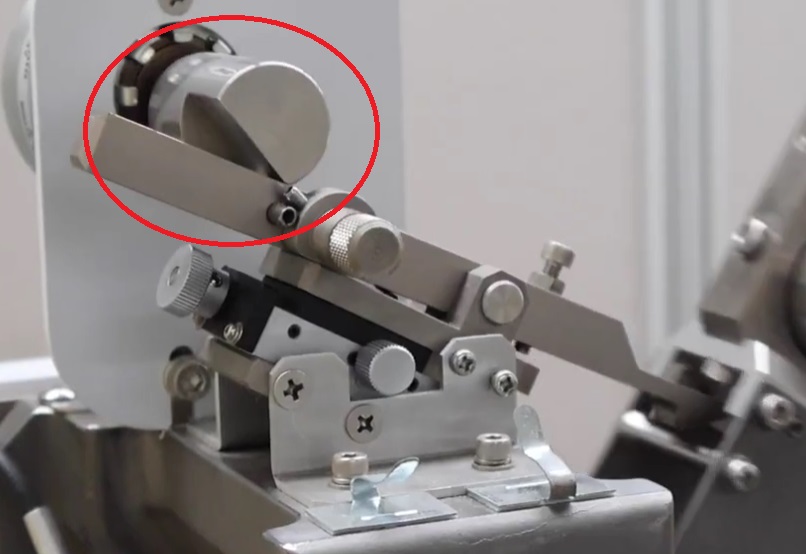

ハンマーリリース装置

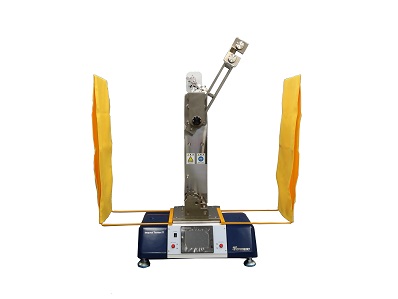

簡易ハンマー枠(飛散防止カーテン)

安全カバー

アルミフレーム天板付安全カバー

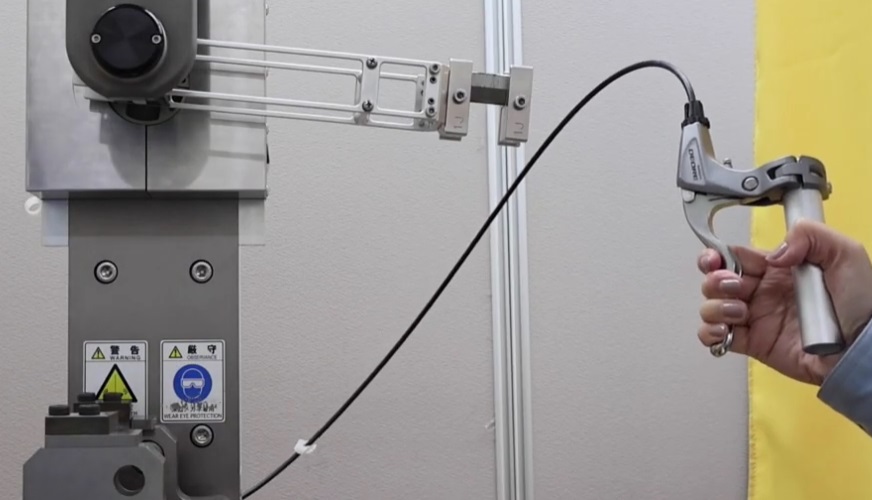

ハンマーブレーキ

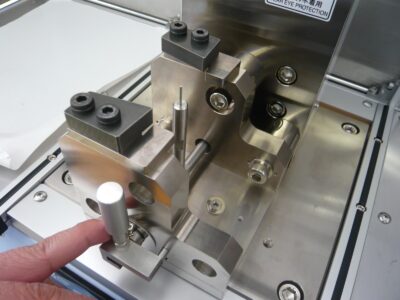

シャルピー用位置決め付試験片支持台

小型プリンター



専用データ処理ソフトウェア





スペアパーツ




ブロックゲージ
シャルピーセットゲージ   オプション
アイゾットセットゲージ   オプション
