自動ノッチ加工機【ノッチングツール®】 | 628

  • A-4 A-4
  • A-4

自動ノッチ加工機【ノッチングツール®】 | 628

参考規格:JIS K 7144、ISO 2819

demo



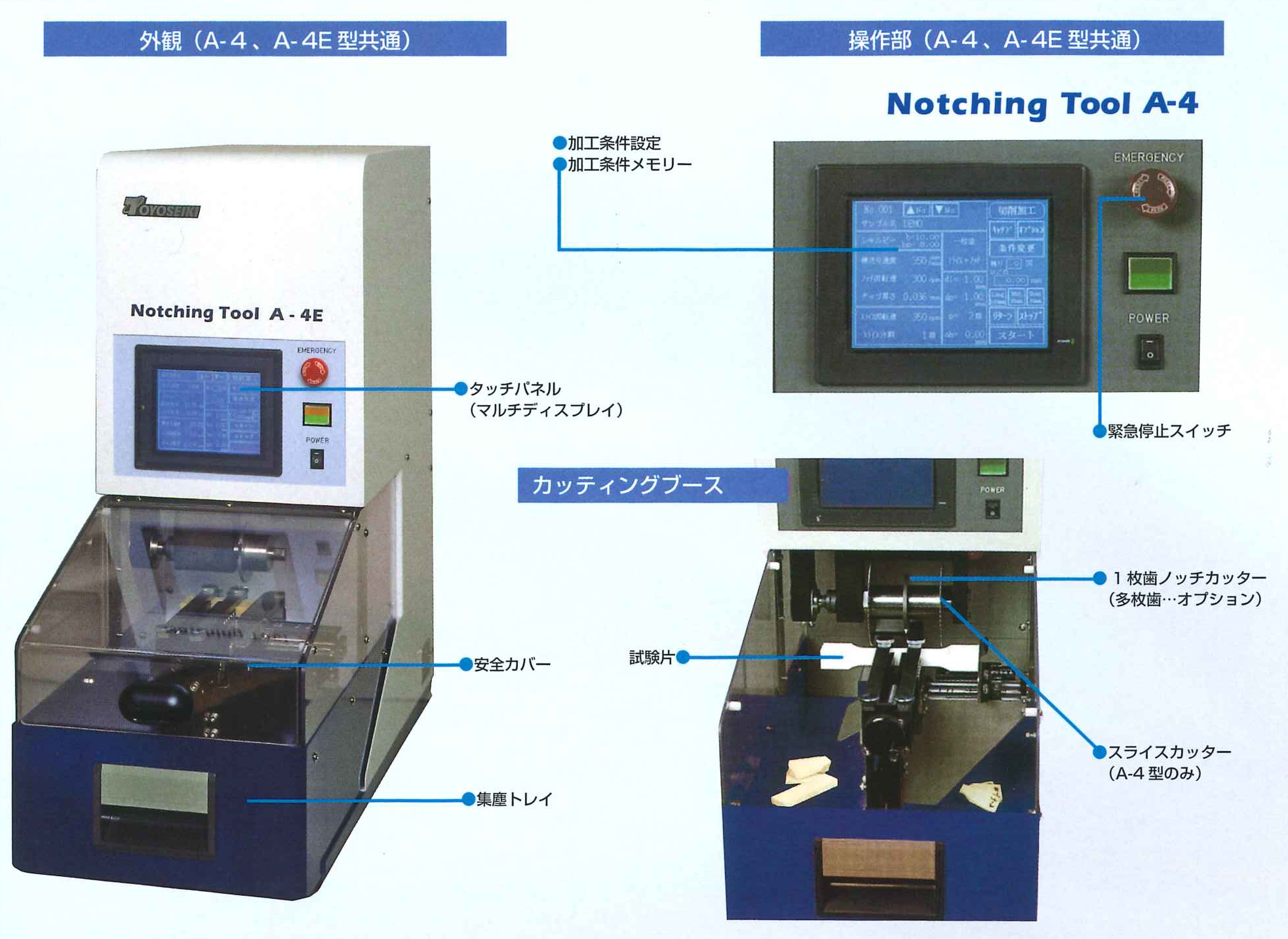

ノッチングツール®は、シャルピー・アイゾット衝撃試験片にノッチ切削加工をする加工機です。



A-4型は、ISO多目的試験片の両端カット加工もできます。



参考規格
JIS K 7144 プラスチック-機械加工による試験片の調製
ISO 2818 Plastics — Preparation of test specimens by machining





特長


● ノッチ加工条件を定めたJIS K 7144、ISO 2819に基づいて、シャルピー・アイゾット衝撃試験片にノッチ切削加工を行う加工機です。

● 試験片の材質に合わせて加工条件(1回当たりの切り込み深さ、送り速度など)を設定・登録することができます。

● パルスモーターにより0.01mm単位で高精度ノッチ切削加工が可能です。

● 衝撃試験片のノッチ切削加工のほか、A-4型はJIS K 7139、ISO 3167多目的試験片(A型ダンベル)から衝撃・曲げ・クリープ等の試験片の切り出し(両端スライス/サイドカット)も可能です。

● ノッチカッターの先端寸法および実際に切削加工されたサンプルのノッチ寸法形状は、輪郭形状測定機で検査管理されています。

● 横幅を約30cmに抑えたコンパクト設計で、作業台スペースを有効活用できます。



型式 A-4 A-4E
ノッチング方式 1枚刃(単刃)、ミーリング方式(試験片の着脱以外は自動運転)
加工内容

・ノッチ切削

・両端スライスカット

・ノッチ切削のみ

試験片クランプ能力 開き幅:100mm(4mm × 25本相当)
送り速度 50~1200mm/min.
カッター回転速度

200~900rpm

(ACサーボモーター)

50Hz: 300rpm、60Hz: 360rpm

(シンクロナスモーター)

ノッチ高さ(残り幅)設定範囲

2.5~15mm未満(最小単位:0.01mm)

(試料幅-3.00mm~試料幅-0.20mm、試験片下面基準にて入力)

ノッチカッター

・1枚刃(単刃)、45°、R0.25、高速度工具鋼(標準)

・1枚刃(単刃)、45°、R0.25、超硬(オプション)

その他オプションは下記参照

スライスカッター

(2枚1組)

・高速度工具鋼(標準)

・高速度工具鋼・千鳥刃(オプション)

・超硬(オプション)



両端スライスカット長さ:

・80mm(標準)

・63.5mm(オプション)

その他オプションは下記参照

——————–

安全装置

安全カバー開放時一時停止、緊急停止スイッチ、漏電ブレーカー

電源 単相、AC100/115/220V、50/60Hz、8A 単相、AC100V、50/60Hz、3A
寸法 W300×D700×H700mm
質量 約65kg



ノッチカッター


名称 ノッチ角度 先端半径 在庫番号 備考

1枚刃ノッチカッター

(高速度工具鋼)

45°

R0.25

(形状A)

7505269

標準付属品

1枚刃ノッチカッター

(超硬)

45°

R0.25

(形状A)

7505266 オプション

1枚刃ノッチカッター

(高速度工具鋼)

45°

R1.0

(形状B)

7505267 オプション

1枚刃ノッチカッター

(高速度工具鋼)

45°

R0.1

(形状C)

7505265 オプション

スライスカッター(※A-4のみ)


※右は千鳥刃タイプ

名称 在庫番号 備考

*スライスカッター

(高速度工具鋼)

7505272

標準付属品

2枚1組

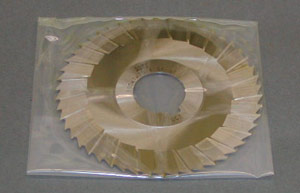

*スライスカッター

(超硬)

—–

オプション

2枚1組

*スライスカッター・千鳥刃タイプ

(高速度工具鋼)

7505273

オプション

2枚1組

その他オプション




名称 型式
*スライスカラー(両端スライスカット長さ63.5mm用) SC63.5

*スライスカラーセット

・L=39mm × 2

(A-4でスライス加工を行わず、ノッチ加工のみを行う場合に必要)

・L=4mm × 1

(A-4でノッチ加工を行わず、スライス加工のみを行う場合に必要)

 C39+4

幅12.7mm試験片用浮き防止金具カラー



カッター軸回転用レンチ

TCSR
ダブルノッチ加工用センタリングホルダー(高さ10mm用) WN10
基準原点検出治具 SPRDA4
空冷装置 A4-AC

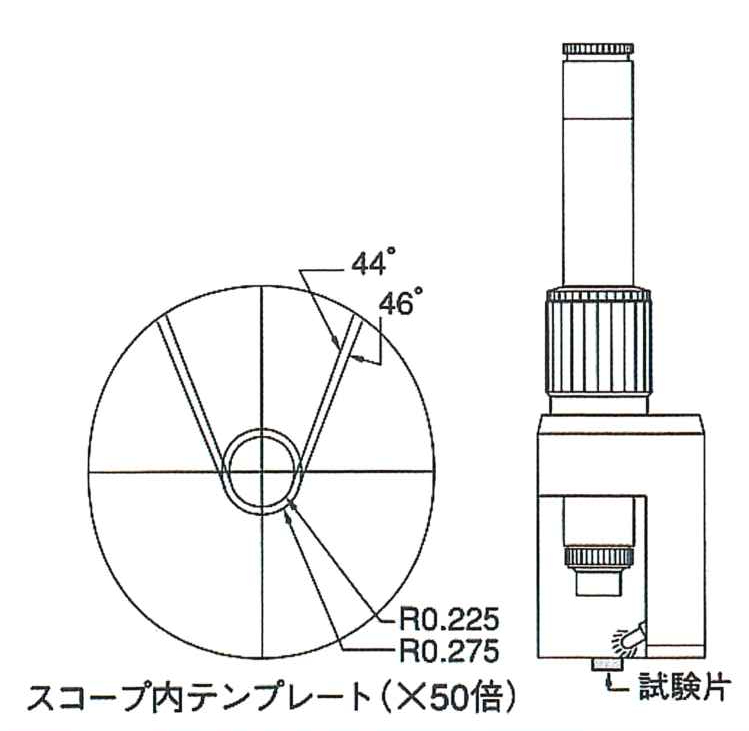

ノッチ高さ測定器(スタンド付) D
チェックアイゲージ CG-1

*A-4のみ
