ロータリーアブレージョンテスタ(テーバー摩耗試験機)|430
ロータリーアブレージョンテスタ(テーバー摩耗試験機)|430
参考規格:JIS A 1453、JIS K 5600-5-9、JIS K 7204、JIS K 6264-2、JIS L 1096等

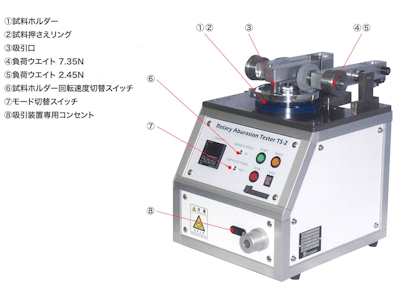

ロータリーアブレージョンテスタは、平面材料の耐摩耗性を評価する試験機(テーバー摩耗試験機)です。
2個の摩耗輪との接触面の摩耗度を、質量・厚さ・光沢の減量で評価します。
参考規格 |
|
JIS A 1453 | 建築材料及び建築構成部分の摩耗試験方法(研磨紙法) |
JIS K 5600-5-9 | 塗料一般試験方法-第5部:塗膜の機械的性質-第9節:耐摩耗性(摩耗輪法) |
JIS K 7204 | プラスチック-摩耗輪による摩耗試験方法 |
JIS K 6264-2 | 加硫ゴム及び熱可塑性ゴム-耐摩耗性の求め方-第2部:試験方法 |
JIS L 1096 | 織物及び編物の生地試験方法 |
ISO 9352 |
Plastics — Determination of resistance to wear by abrasive wheels (プラスチック-磨耗輪による耐摩耗性の測定) |
摩耗原理

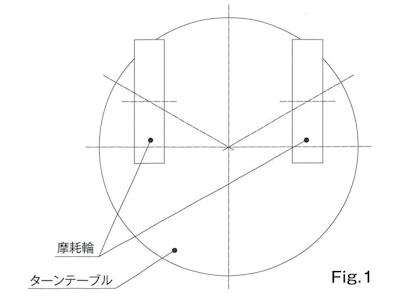

2個の摩耗輪がターンテーブルの上に、Fig.1のように配置されており、右側の摩耗輪は試料を中心から外に向かって擦り、左側の摩耗輪はそれとは逆に外から中心に向かって擦ります。

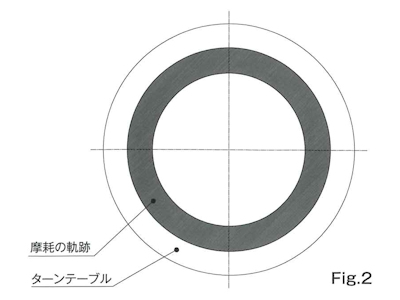

ターンテーブルが一回りする間に摩擦が連続的に加わり、その結果試料表面に生じる摩耗の痕跡は、互いにX字形に交わる2つの弧上の線で構成される面積約30㎠の環状となります(Fig.2)。この面積は、ほとんどの材料を評価するのに十分なものです。
この摩擦方式は、摩耗輪が試料表面を完全に一周することになりますから、物質の組織や性状の全方向にわたる摩耗抵抗を知ることができます。実際にものが使用されている間に生じる損耗状態と極めて近い状態で試験ができます。
試料ホルダー(ターンテーブル)
試料をクランプする試料ホルダー(ターンテーブル)は、その試料に最も適合したタイプを選択する必要があります。
当社では代表的なE100-125型を標準仕様として付属しています。

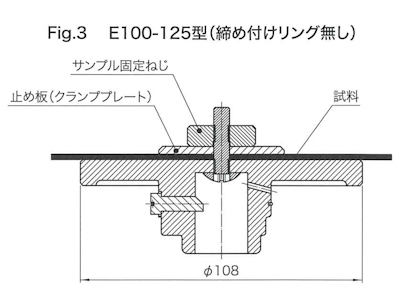

E-125(締め付けリング無し) | Fig.3 | 主に樹脂板・べニヤ板・カードボード・ガラス・金属板など硬い平面試料を保持するのに用いられます。 |

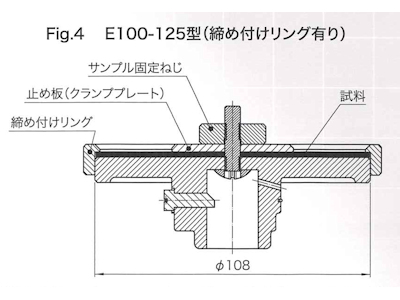

E-125(締め付けリング有り) | Fig.4 |
織布・フィルム・紙などわずかに曲がった試料の外周を押さえるためのリングを付属させたホルダーで、乾燥・湿潤いずれの状態でも試験できるように、外縁に高さ3.2mmの壁を設けています。外縁をネジ付きのリングで保持し、リングの外周よりはみ出したものを引張り、試験中にしわが寄るのを防ぎます。 |
E140-14(リングクランプ試料ホルダー) 型式 E-14 |

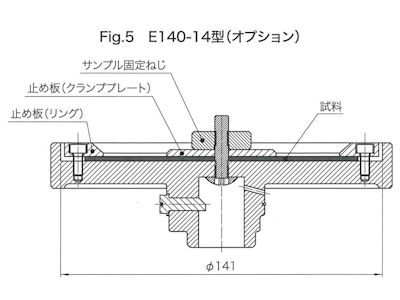

Fig.5 |
オプション わずかに曲がった試料の外周を押さえるためのリングを付属させたホルダー。乾燥、湿潤いずれの状態でも試験できるように外縁に高さ3.2mmの壁を設けております。曲がっている試料を外縁のネジ付きのリングで押さえる形式のもので、試料を中心のクランプネジで押さえてから、リングをホルダーの本体にかぶせて締め付けます。 |
E140-21 (NEMA タイプホルダー) 型式 E-21 |

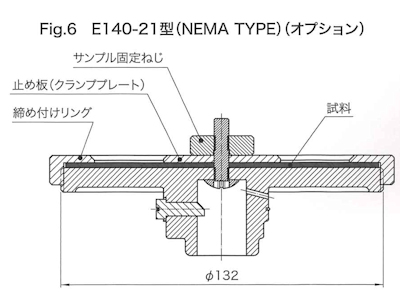

Fig.6 | オプション 締め付けリングがネジ式になっており、反りのある試料のドライ試験に適しています。オプションの摩耗輪S-32をセットで使用。 |
E140-19(ドライブピンタイプホルダー) 型式 E-19 |
オプション 中央に穴加工できない試料向けのホルダー。ガラス、セラミックなどの試料向け。角型100×100mm。硬くて四角い試料に適しています。 |
代表的な摩耗輪
弾性摩耗輪 | CS-10 | 試験荷重500g、1000gで使用 | 中粒の摩耗輪 |
CS-10F | 試験荷重250g、500gで使用 | 中位な摩耗作用。劣化しやすく、有効期限あり | |
CS-17 | 試験荷重500g、1000gで使用 | 交通関係、摩滅など過酷な試験 | |
CS-0 | 試験荷重250g、500g、1000gで使用 | 柔らかな摩耗作用、湿潤試験用 | |
CS-5 | ウールフェルト摩耗輪 | 織物の摩滅特性、パイリング(けば)に対する抵抗性評価用 | |
非弾性摩耗輪 | H-10 | 試験荷重500g、1000gで使用 | 耐摩耗性の鋼および鉄合金用の磁器化した摩耗輪 |
H-18 | 試験荷重250g、500g、1000gで使用 | 中粒の磁器化した摩耗輪。柔軟な弾性材料評価用 | |
H-22 | 試験荷重250g、500g、1000gで使用 | 磁器化した摩耗輪。ゴム・レザー・深くパイルした織物用 | |
H-38 | 試験荷重250g、500gで使用 | 磁器化した摩耗輪。極めて微粒で織布試験に使用 | |
その他 | S-11 | リフェース用摩耗ペーパーディスク | |
S-16 | ペンキ・ラッカーなどの塗装用試料板 | ||
S-32 | ゴム製摩耗輪・公式NEMA試験用の接着サンドペーパーストリップ装着に使用(化粧ラミネートプラスチック評価用) | ||
S-36 | 10.8㎠の硬い厚紙。柔軟試料の固定用接着剤付き | ||
S-37 | 10.8㎠のシールシート。ガラス・セラミックなど穴をあけるのが困難な材料固定に使用 | ||
S-42 | 裏面に接着剤付きのサンドペーパーストリップ。S-32に巻いて使用。寿命は500回 | ||
S-35 | 弾性試料の切断引裂を試験する表面が鋭敏なカットの炭化タングステン摩耗輪 |

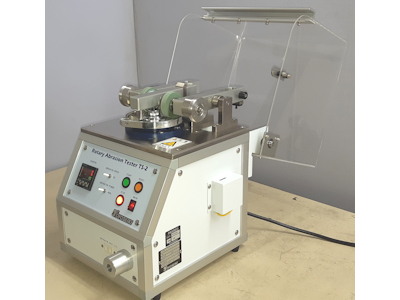

仕様
型式 | TS-2 |
---|---|
回転速度 |
60rpm 、72rpm |
荷重 | 2.45N(250gf)、4.9N(500gf)、9.8N(1000gf) |
カウンター | 6桁プリセットカウンター |
摩耗輪 | CS-10 または CS-17 1組(標準付属) |
試料ホルダー(ターンテーブル) | E100-125(標準付属) |
吸引装置(掃除機) | 標準付属 |
オプション |
|
電源 | 単相、AC100V、50Hzまたは60Hz、10A |
寸法 | W275 × D410 × H500mm |
質量 | 約18kg |
