No.292 ロータレス・レオメータ（加硫試験機）

---





ロータレス・レオメータは、ゴムの加硫特性を評価する試験機（加硫試験機・MDR）です。

• 試料自動着脱装置*（フィルム式・ピン式）とデータ処理装置*を取り付ける事により全自動化（試料84個連続試験）可能。測定作業の省力化・効率化に貢献します。

*オプション。フィルム式と、ランニングコストに優れたピン式をお選びいただけます。





全自動化オプションで品質管理の省人化を実現！

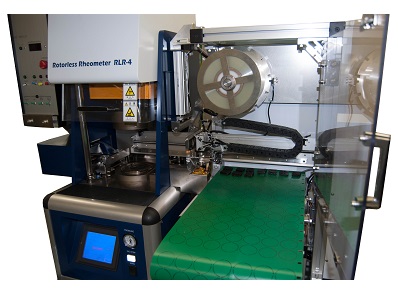

全自動化オプション①（フィルム式試料自動着脱装置）



　　　　　







　

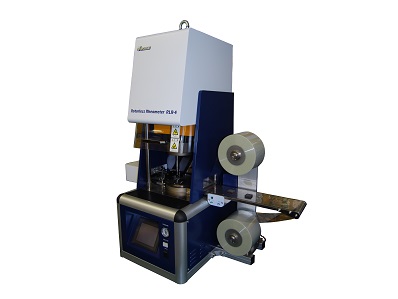

全自動化オプション②（ピン式試料自動着脱装置）



　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

• 試料室ダイは平板ダイ仕様のほか、円すいダイ仕様もお選びいただけます。
• 発泡圧力測定機能やtanδ測定機能のオプションを取り付ける事で、より多くのゴムの物理特性を得る事ができます。



型式	RLR-4
ダイ形状	ローターレス式非摩擦密閉型 平板ダイ（標準） 円すいダイ（オプション）
振幅角	±0.10°～±2.00° (0.01°単位可変）
振動数	0.83～2.5Hz (50～150cpm）
温度範囲	室温+20°C〜230°C
トルクレンジ	100 dN･m オートレンジ（最大200 dN･m）
試料着脱	手動（標準） 試料最大84個全自動（オプション）
操作パネル	液晶タッチパネル
オプション	フィルム式試料自動着脱装置（6個仕様、84個仕様） 試料自動着脱装置（ピン式） データ処理装置（PC、専用ソフトウェア付属） 発泡圧力測定装置 プログラム昇温装置 位相角測定装置（平板ダイ用） 位相角測定装置（円すいダイ用） 粘弾性測定装置（円すいダイ用） エアフィルター 本体専用テーブル トルク検定治具 トルク校正用トーションバー
電源	単相、AC200〜230V、50/60Hz、2.4kVA
エアー源	最小0.35MPa
寸法	W430 × D600 × H1120mm
質量	約145kg



参考規格

JIS K 6296-1,-3	未加硫ゴム－加硫特性の求め方－第1部：通則 　　　　　　　　　　　　　　　第3部：ロータレス（ダイ）加硫試験機
JIS K 6297 (ISO 13145) （粘弾性測定オプション付きの場合）	未加硫ゴム－ロータレス密閉式レオメータを用いた粘度及び応力緩和の求め方
ISO 6502	Rubber — Measurement of vulcanization characteristics using curemeters
ASTM D5289	Standard Test Method for Rubber Property—Vulcanization Using Rotorless Cure Meters
