ギヤー・オーブン（ギヤー老化試験機）｜272

プラスチック・ゴム等の熱老化特性評価｜強制循環形熱老化試験機｜参考規格：JIS B 7757、JIS K 7212、JIS K 6257、JIS C 3005、JIS K 6250、ISO 188

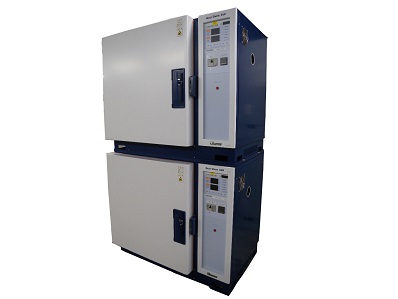

ギヤーオーブンは、プラスチックやゴムなどの熱老化試験を行う試験機です。

一般の恒温槽や乾燥機と異なり、JIS・ISOなどの試験規格に基づいて、槽内の温度分布・風速・空気置換率などの条件が特別に考慮された、熱老化試験専用設計のオーブンです。

参考規格
JIS B 7757（I形）	強制循環式空気加熱老化試験機
JIS K 7212（B形）	プラスチック−熱可塑性プラスチックの熱安定性試験方法−オーブン法
JIS K 6257	加硫ゴム及び熱可塑性ゴム−熱老化特性の求め方
JIS C 3005	ゴム・プラスチック絶縁電線試験方法
ISO 188	Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests

仕様

	45シリーズ	60シリーズ
槽内寸法	W450 × D450 × H500mm	W600 × D600 × H600mm
温度範囲	室温+20°C〜300°C（最高温度300℃仕様）室温+20°C〜200°C（最高温度200℃仕様）
平均風速	0.5±0.1m/s（規格に基づく18 ポイントの平均）
空気置換率算出方式	スマートメーター方式
空気置換率	2〜20回/h（最大60回/hまで調整可能*1）	2〜20回/h（最大50回/hまで調整可能*1）
試験片取付枠回転数	8～10rpm
オプション	OFFタイマーペーパーレスレコーダー網板ポータブルエアーチェンジメーター二段重ね仕様専用台車 60シリーズ専用転倒防止金具
電源	三相、AC200V、50/60Hz、11A	三相、AC200V、50/60Hz、14A
寸法	Ｗ1090 × Ｄ800 × Ｈ1430mm	Ｗ1240 × Ｄ950 × Ｈ1540mm
質量	約200kg	約290kg

*1　規格では最大20回/hですが、45シリーズは60回/h、60シリーズは50回/hまで可能です。ただし規格以上の置換率の場合、温度分布は保証していません。

ラインナップ

型式	空気置換率表示	空気置換率（給排気ダンパー開閉度）設定
A45A2S A60A2S A45A2SL2 A60A2SL2	〇	自動設定（任意の置換率最大5点のダンパー位置をメモリーさせることができ、それを選択して設定する）
A45S A60S A45SL2 A60SL2	〇	手動設定（任意の置換率になるように手動でダンパー位置を調節する）
S45 S60 S45L2 S60L2	× （オプションのポータブルエアチェンジメータで消費電力を測定し、置換率を手計算で求める）	手動設定（任意の置換率になるように手動でダンパー位置を調節する）
