試験片打抜刃【替刃式打抜カッター】｜895

試験片打抜刃【替刃式打抜カッター】｜895

Blade Cutter

ダンベル状、クレセント形、アングル形（切込み有り・無し）、トラウザ形、エルメンドルフ引裂形（R付）等各規格の形状に加工された組合せ式ブレードを使用しているので、取付金具に差し込むだけで容易に組立ができます。

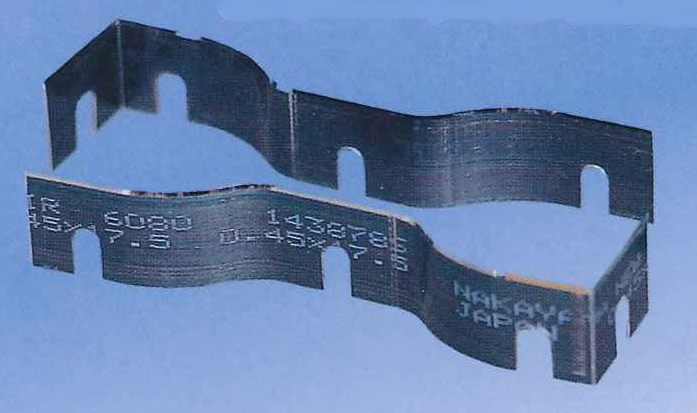

替刃



特長

  • エジェクタに高弾性スポンジゴムを採用。直接ブレードに触れないので安全です。（ブレードは通常状態では図1の様に高弾性スポンジ内部に保護されています）

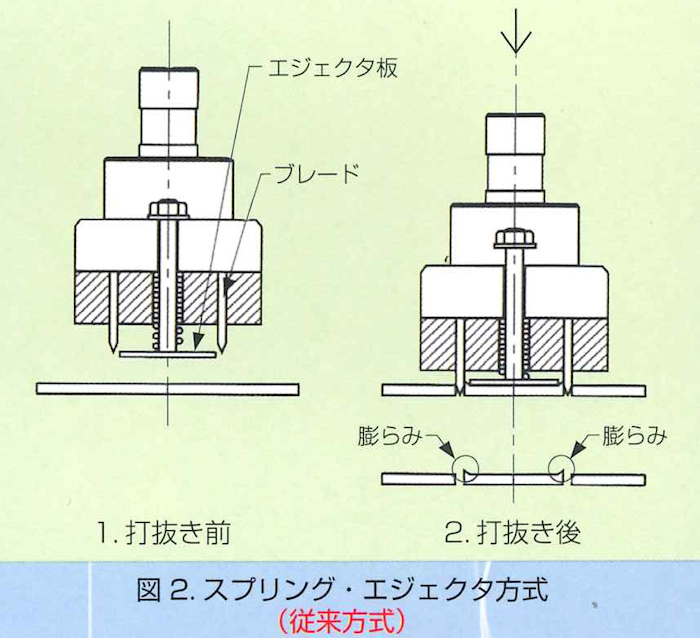

  • 試験片にエジェクタの凹跡が生じません。（高度の低いゴム等の場合、通常切断された試料は幅の狭いエジェクタ板で押し出すので、図2の様に外側が膨らみ切断後の厚さ測定に誤差が生じます。高弾性スポンジを用いることにより、試料幅前面を押し出すので試料に膨らみが生じません。

仕様

カッター本体 各規格品等ご指定による　1組
取付部ボス径 ∅13mm（標準）　その他の寸法の場合はご指定ください。
替刃 予備1式付き
取付工具 六角レンチ2本

ラインナップ（カッター＋ホルダー）

品名 型式 在庫番号
 JIS K 6251・ダンベル状3号形 3G 7510011
 JIS K 6251・ダンベル状5号形 5G 7510013
JIS K 6252・アングル形試験片、切込み有り KA (HGB) 7510015
JIS K 6252・アングル形試験片、切込み無し KN (HGC) 7510017
JIS K 6252・クレセント形試験片、切込み有り HGA
JIS K 6252・クレセント形試験片、切込み無し HGN
JIS K 7127・試験片タイプ1B   7510019

その他、ご指定寸法により製作いたします。
