キャピラリーレオメーター【キャピログラフ®】|583

キャピラリーレオメーター【キャピログラフ®】|583

溶融ポリマーのせん断粘度・伸長粘度・ダイスウェル・溶融張力(メルトテンション)測定 | 参考規格:JIS K 7199, ISO 11443

demo

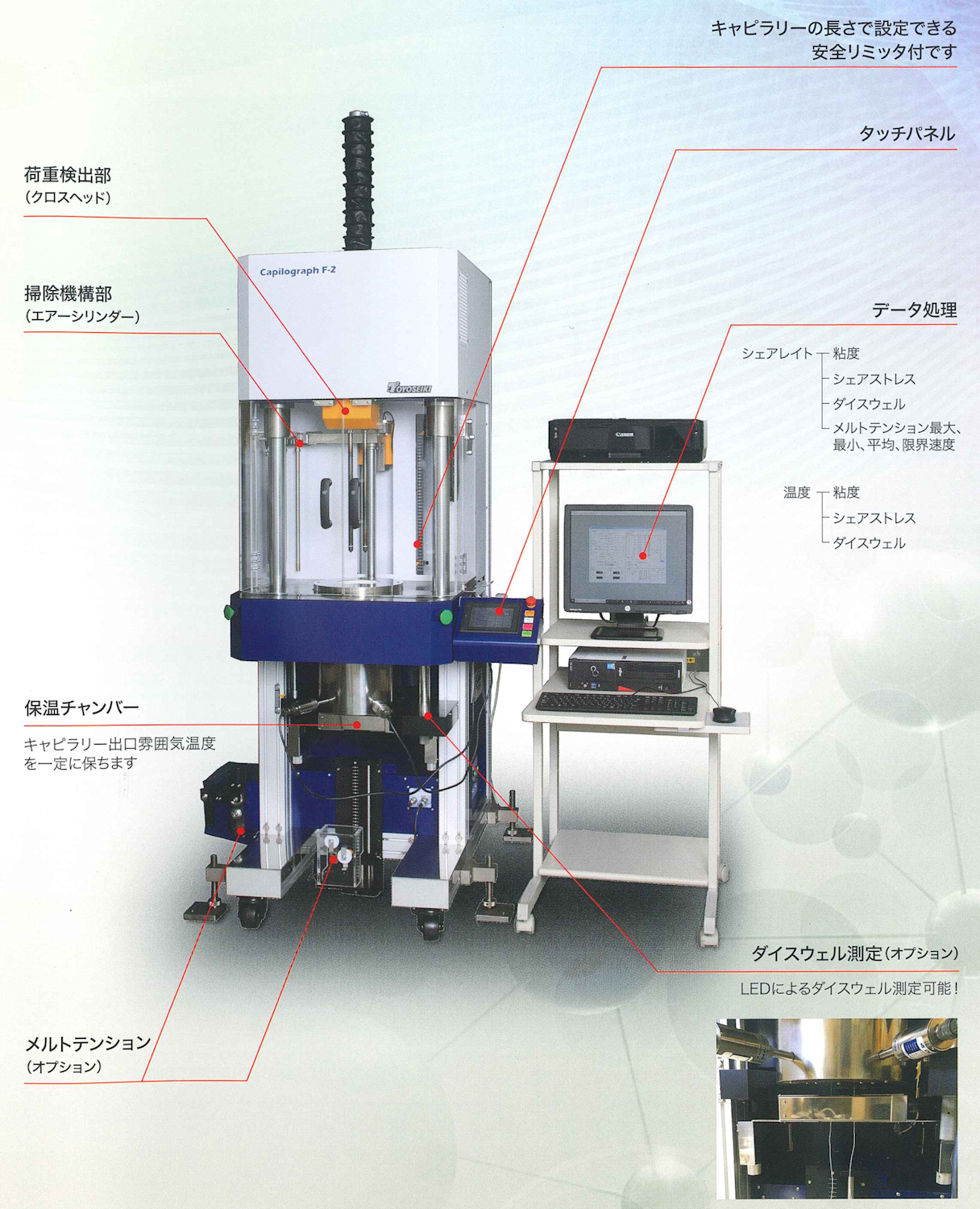

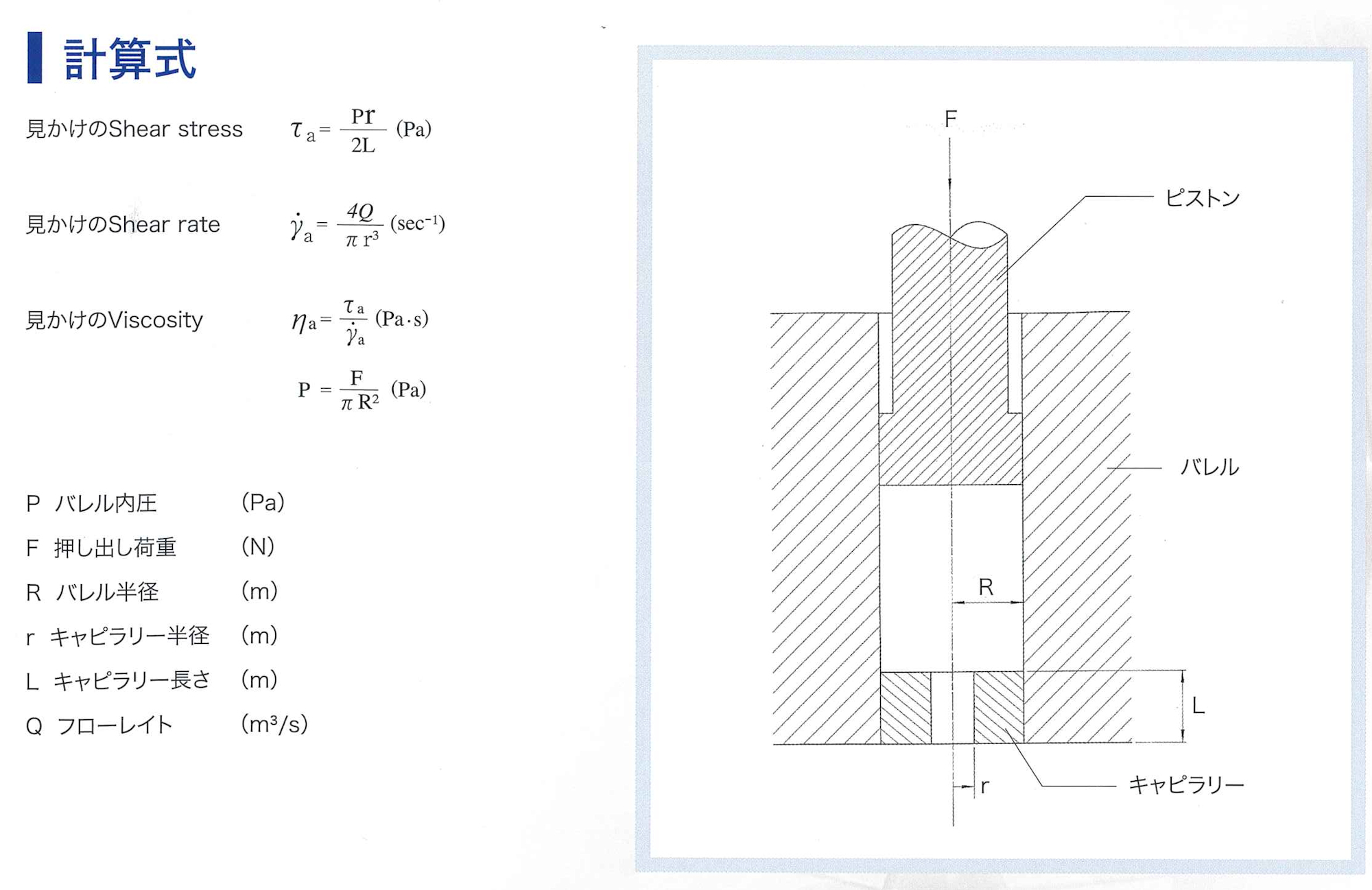

キャピログラフ®は、高分子材料やその複合材料などを溶融状態でせん断流動させたときの溶融粘度を測定する試験機(キャピラリーレオメーター)です。



ダイスウェル測定*、溶融張力*(メルトテンション)、伸長粘度測定*も可能です。(※オプション)



圧力センサー仕様*も選択できます。(※∅15mm炉体のみ、オプション)




JIS K 7199 プラスチック−キャピラリー レオメータ及びスリットダイレオメータによるプラスチックの流れ特性試験方法
ISO 11443 Plastics — Determination of the fluidity of plastics using capillary and slit-die rheometers




特長


・ボタン操作で簡単に炉体シリンダーの清掃が可能。

・試験速度1500mm/min.まで対応。

・ツイン・シリンダー仕様をラインナップに追加。

・安全扉が標準で付属。

・圧力センサー仕様も選択可能。(※オプション)



型式 F-1 F-2
炉体シリンダー数 1(シングル式) 2(ツイン式)

炉体シリンダー

(口径)

下記より選択

  • ∅9.55mm
  • ∅15mm
  • ∅15mm
炉体長 全長350mm、有効長250mm
荷重容量
  • 25kN max.(9.55mm炉体仕様)
  • 50kN max.(15mm炉体仕様)
  • 25kN max.
押出速度 0.1~1500mm/min.

キャピラリー・ダイ(標準付属)

※その他は下記ラインアップ参照

9.55mm炉体仕様:

  • ∅1mm、長さ10mm、フラット、1個(EF)

15mm炉体仕様:

  • ∅1mm、長さ10mm、流入角付、1個(VB)
  • ∅1mm、長さ10mm、流入角付、2個(VB)
  • ∅1mm、長さ20mm、流入角付、2個(VC)



試験温度 max. 400°C

圧力測定*(オプション)

*∅15mm炉体のみ(∅9.55mm炉体不可)

  • 最大圧力:200MPa
  • 表示分解能:0.01MPa
ダイスウェル(オプション)
  • 範囲:0.5~9.999mm
  • 測定精度:±5μm
  • 測定法:非接触寸法測定(高輝度グリーンLED方式)
溶融張力(オプション)
  • 最大荷重:2N
  • 表示分解能:0.1mN
  • 引取速度:0.1~200m/min.、~400m/min.、~500m/min.より選択 可変式、自動増幅機構付
データ処理装置 標準付属(PC、専用ソフトウェア)
オプション
  • ダイスウェル測定
  • メルトテンション(溶融張力)測定

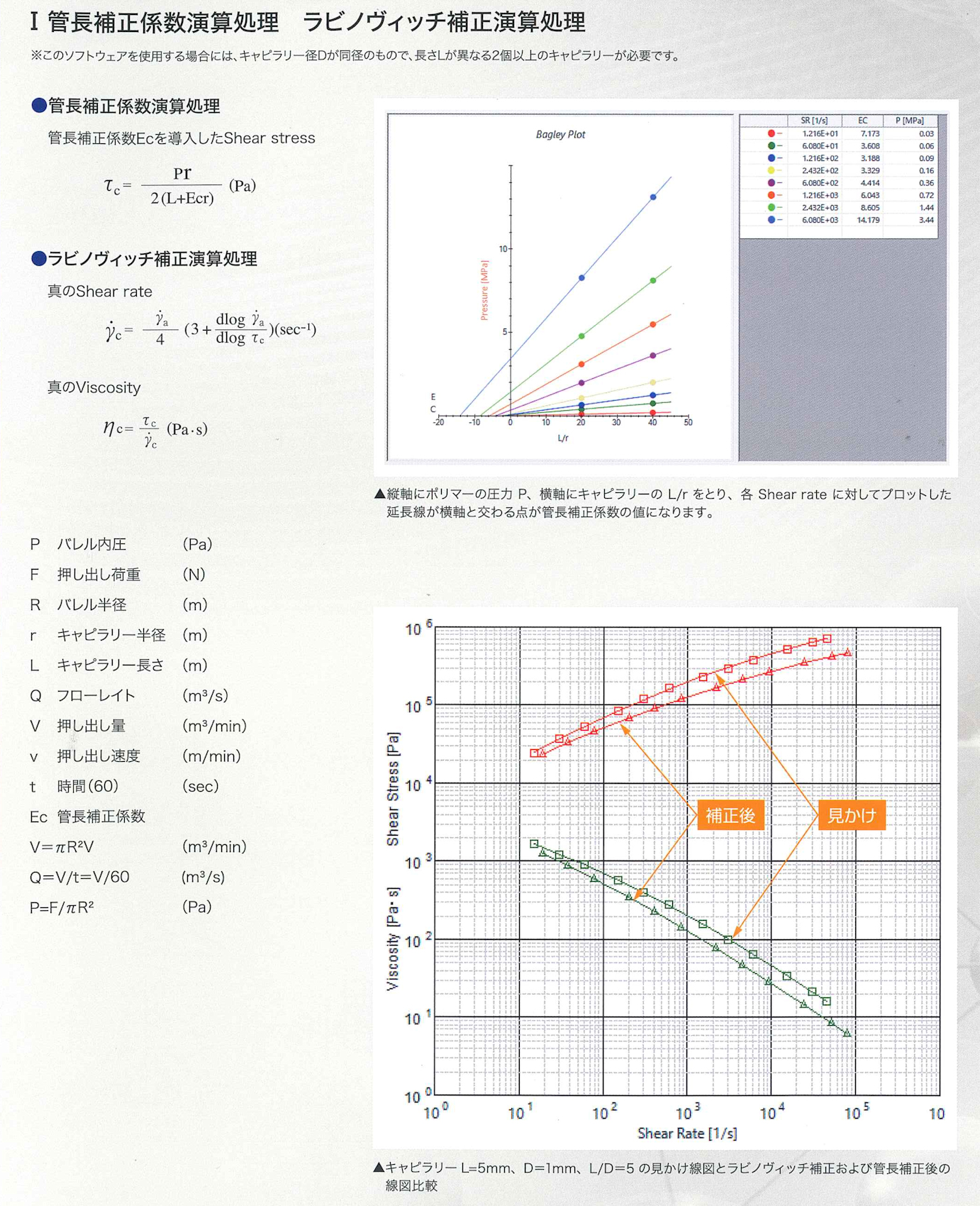

  • オプションソフトウェア①(管長補正係数・ラビノヴィッチ補正演算処理)
  • オプションソフトウェア②(自動取込み)

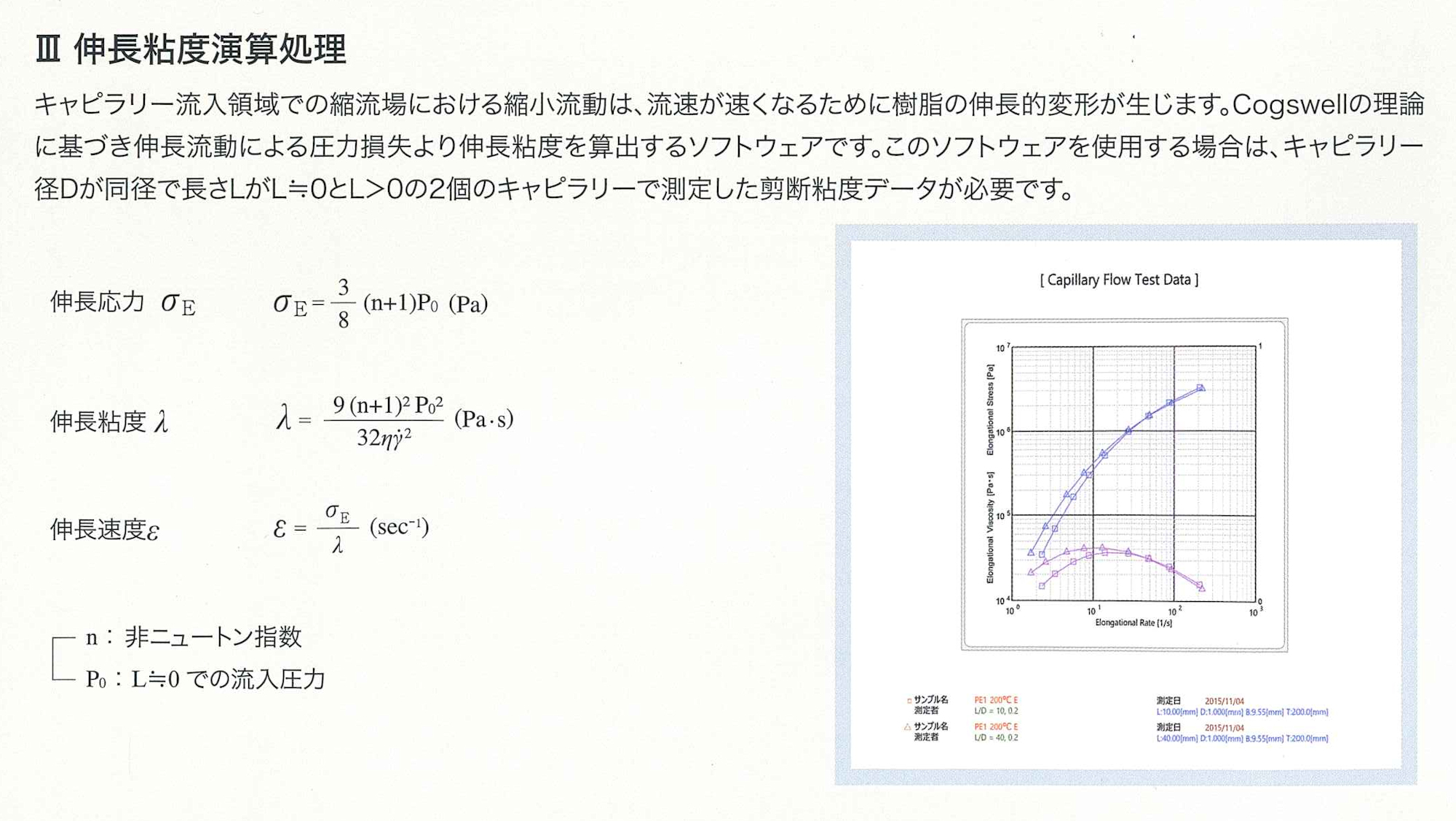

  • オプションソフトウェア③(伸長粘度演算処理)
電源
  • 三相、AC200V、50/60Hz、20A(本体)
  • 単相、AC100V、50/60Hz、3A(PC)
  • 三相、AC200V、50/60Hz、25A(本体)
  • 単相、AC100V、50/60Hz、3A(PC)
エアー源 0.4~0.5MPa
寸法 W1060 × D1100 × H1950~2360mm
質量 約650kg



キャピラリー・ダイ ラインナップ


シリンダー口径9.55mm用(標準付属はEF)

直径 長さ L/D 型式
流入角付 フラット(180°)
∅2.095mm 8mm 3.8 A AF
∅0.5mm 2.5mm 5 B BF
∅0.5mm 5mm 10 C CF
∅1mm 5mm 5 D DF
∅1mm 10mm 10 E EF
∅1mm 20mm 20 F FF
∅1mm 40mm 40 G GF
∅1.27mm 50.8mm 40  H HF
∅2mm 10mm 5 I IF
∅2mm 20mm 10 J JF
∅1.53mm 25.4mm 16.6 K KF
∅1mm 0.2mm 0.2 EL*

*ELは伸長粘度測定用



シリンダー口径15mm用(型式F-1はVB 1個標準付属。型式F-2はVB 1個、VC 1個標準付属)

直径 長さ L/D 型式
流入角付 フラット(180°)
∅1mm 5mm 5 VA VAF
∅1mm 10mm 10  VB VBF
∅1mm 20mm 20 VC VCF
∅2mm 5mm 2.5 VD VDF
∅2mm 10mm 5 VE VEF
∅2mm 20mm 10 VF VFF

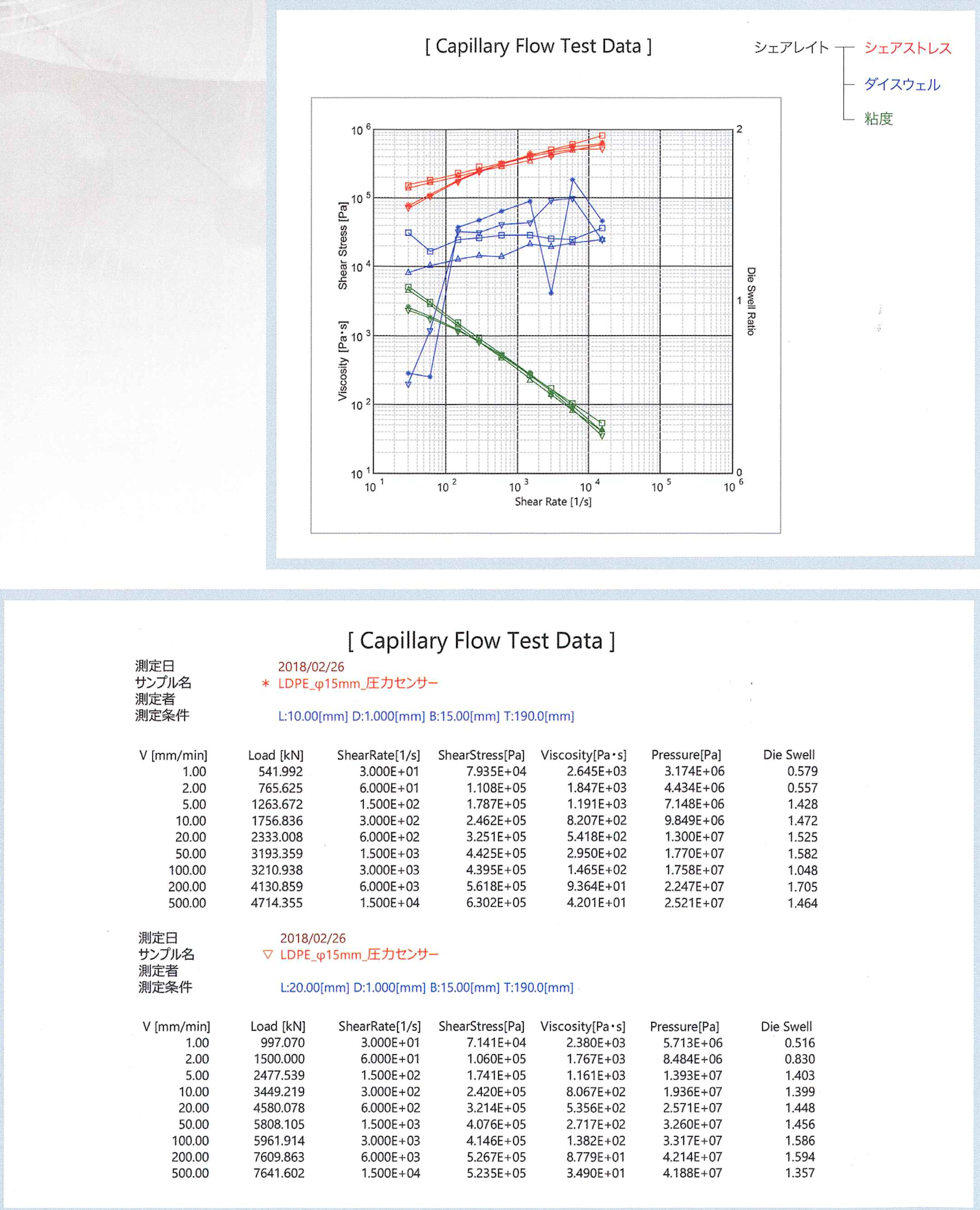

測定例

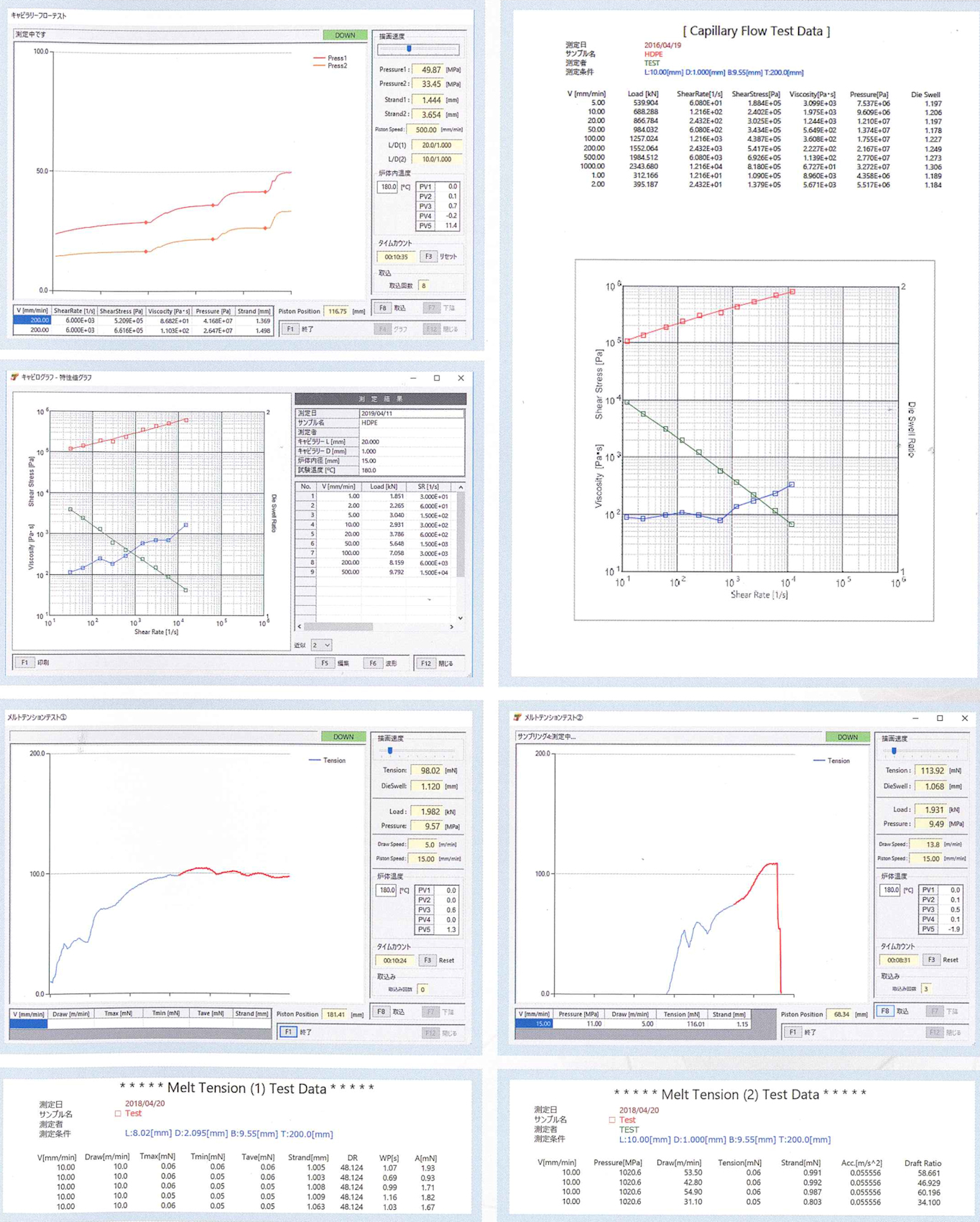

データ処理例




オプション




1.ダイスウェル測定

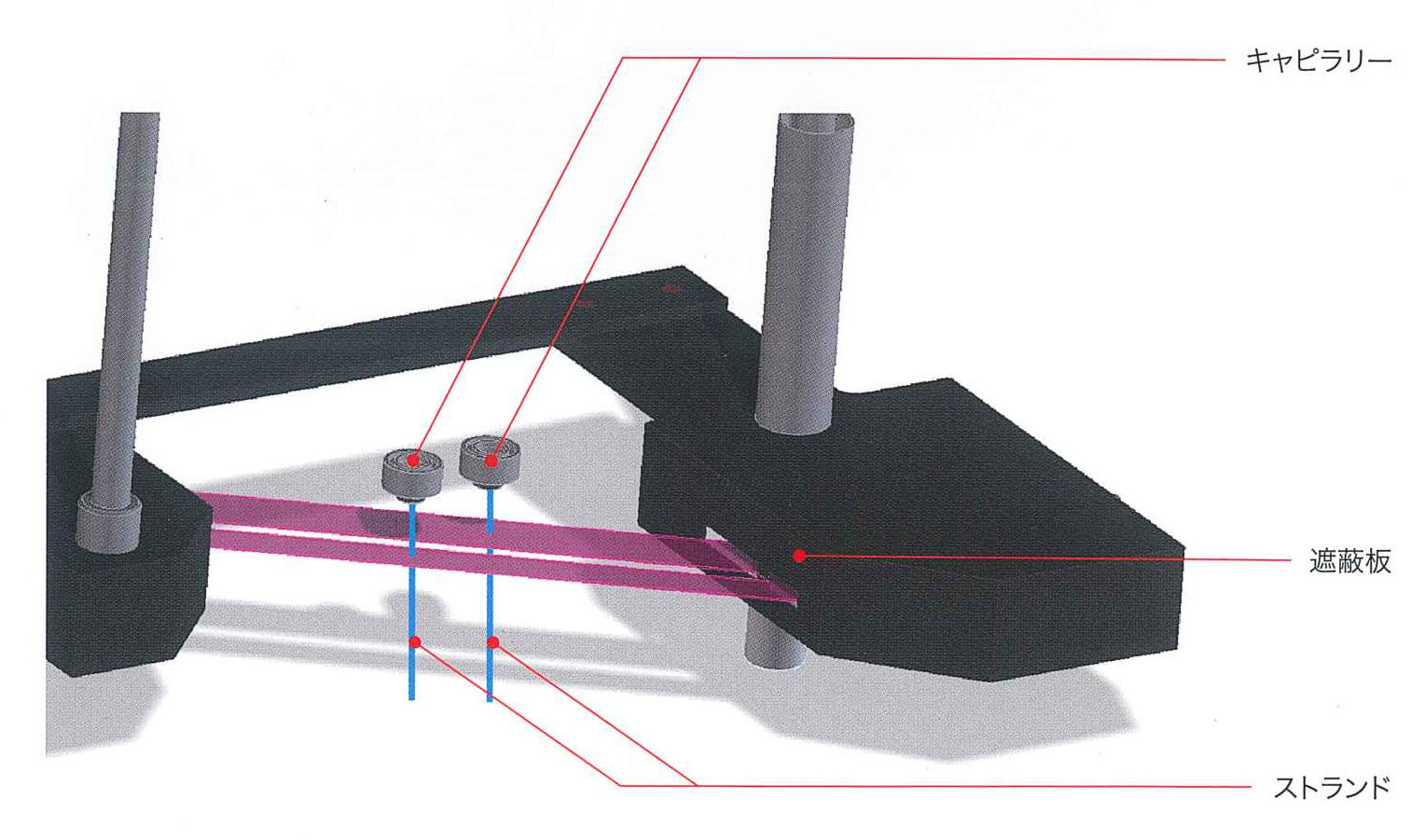

高輝度グリーンLEDによる非接触寸法測定(図はツイン式)

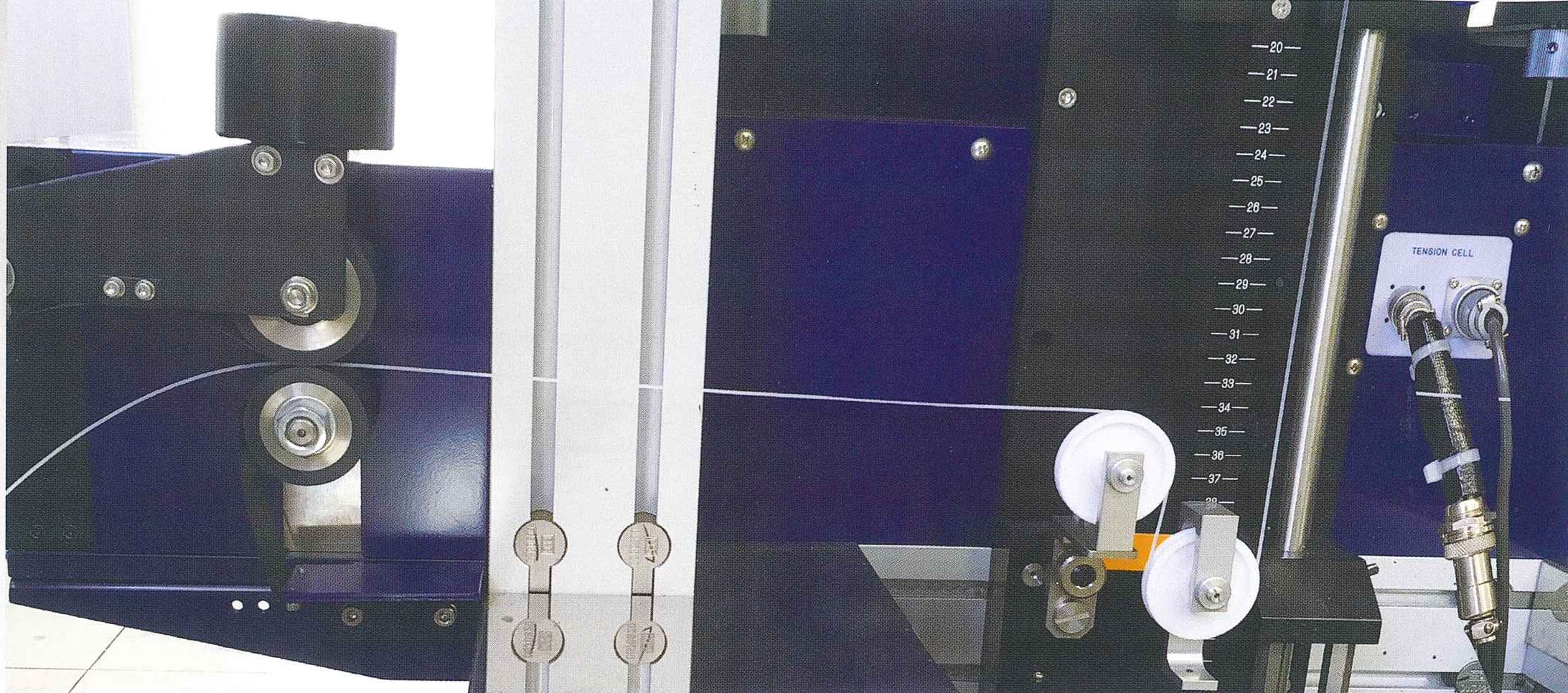

2.メルトテンション(溶融張力)測定

引取速度は、200m/min、400m/min、500m/minから選択可能



3.オプションソフトウェア



キャピログラフ®は、株式会社東洋精機製作所の登録商標です。(商標登録第5857097号)
