No. 556 計装化シャルピー衝撃試験機Instrumented Charpy Impact Tester

  • ※安全カバー付仕様(オプション)
    ※安全カバー付仕様(オプション)

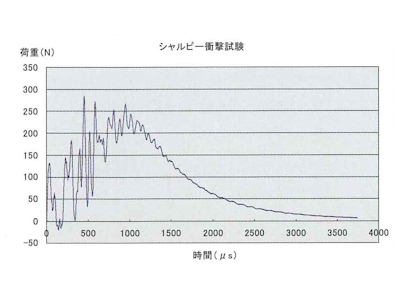

  • 衝撃波形
    衝撃波形

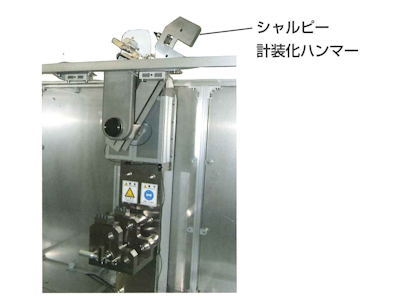

  • シャルピー衝撃試験用・計装化ハンマー(ロードセル付)1
    シャルピー衝撃試験用・計装化ハンマー(ロードセル付)1

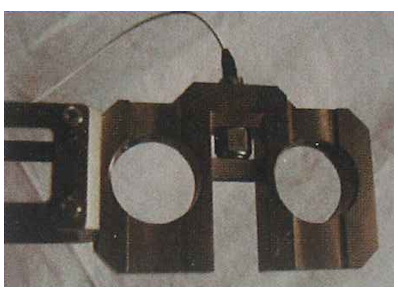

  • シャルピー衝撃試験用・計装化ハンマー(ロードセル付)2
    シャルピー衝撃試験用・計装化ハンマー(ロードセル付)2

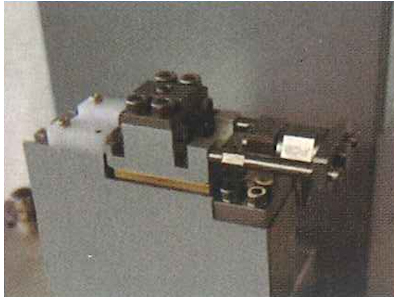

  • 引張衝撃試験用・計装化支持台(ロードセル付)
    引張衝撃試験用・計装化支持台(ロードセル付)
  • ※安全カバー付仕様(オプション)
  • 衝撃波形
  • シャルピー衝撃試験用・計装化ハンマー(ロードセル付)1
  • シャルピー衝撃試験用・計装化ハンマー(ロードセル付)2
  • 引張衝撃試験用・計装化支持台(ロードセル付)

demo





ハンマー衝撃刃(シャルピー衝撃試験)や、試験片支持台(引張衝撃試験)に、ロードセルを取り付け、衝撃波形を計測することができる計装化衝撃試験機です。

特長

●荷重変換器によりサンプルに与える衝撃力が計測できます。

●時間による衝撃力の変化が測定できます。

仕様

型式 衝撃試験機(IT) + 計装化シャルピー衝撃試験用KIT(CHINP)
試験方法

選択:

  • シャルピー衝撃試験
  • 引張衝撃(テンサイル衝撃)試験
ハンマーひょう量

選択:

  • シャルピー衝撃試験:4J*、7.5J / 15J*
  • 引張衝撃(テンサイル衝撃)試験:2J / 4J*、7.5J / 15J*

*付加ウエイト式

ハンマー持上げ角度 150°
データ処理装置

標準付属(PC、ソフトウェア)

(ハンマーに取り付けたロードセルの測定値をアンプで増幅してデータロガーに取り込む)

電源 単相、AC100~240V、50/60Hz、0.1kVA
寸法 W600 × D360 × H1000mm(衝撃試験機本体)
質量 約100kg(衝撃試験機本体)

参考規格

JIS K 7111-2 プラスチック-シャルピー衝撃特性の求め方-第2部:計装化衝撃試験
JIS K 7160 プラスチック-引張衝撃強さの試験方法
ISO 179-2 Plastics — Determination of Charpy impact properties — Part 2: Instrumented impact test
ISO 8256 Plastics — Determination of tensile-impact strength
