接触式標線間伸び計（標準型・高精度型）

  • DE-C DE-C
  • DE-C

接触式標線間伸び計（標準型・高精度型）

　

試験片の標線に直接クリップする接触式の伸び計です。





接触式標線追跡装置 DE-C（標線間伸び計）



検出方式 エンコーダーワイヤー方式
標線間隔 20、25、40、50mm
追跡範囲 最大1000mm（有効ストローク）※VGシリーズ
分解能 0.01mm
測定精度 ±1%
試験片厚さ 0.01～5.0mm
測定レンジ 10、20、50、100、200、500、1000mm フルスケール（アナログ出力）
電源 単相、AC100V、50/60Hz、3A
寸法 W270 × D300 × H1390mm

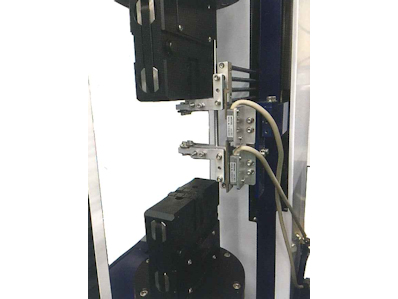

接触式標線追跡装置 DE-CH（高精度形標線間伸び計）

DE-CH型は、高精度な非接触式変位計も備えているため微小変形の計測もできます。



検出方式
  • 大変形：エンコーダーワイヤー方式
  • 微小変形：非接触式リニアエンコーダー方式
標線間隔 50mm
追跡範囲 最大350mm（有効ストローク）※BD-10Kチャックにおいて
分解能
  • 大変形：22.0µm
  • 微小変形：0.4µm
測定精度
  • 大変形：±1%
  • 微小変形：±1µm
電源 単相、AC100V、50/60Hz、3A
寸法（手動機仕様） W325 × D617 × H1331mm
質量（手動機仕様） 約22kg

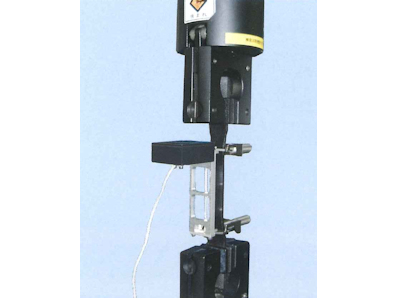

微小伸び計 DE-ME（ひずみゲージ式伸び計）

試験片の標線に直接クリップする微小変形・引張弾性率測定専用の高精度伸び計です。



検出方式 ストレインゲージ
標線間隔 50、75mm選択
変位レンジ レンジレス（×1～×20相当）
精度 ±0.5% または 1µm  どちらか大きい方
電源 単相、AC100～240V、50/60Hz、80VA
寸法 W260 × D280 × H100mm
質量 約3.5kg
参考規格 JIS K7161-2　ISO 527-2
