ゴム反発弾性試験機|No.221/231/232参考規格:JIS K 6255
JIS K 6255に準拠したゴムの反発弾性率測定装置です。
- No.232 ショブ式反発弾性試験機 SB-M1(手動測定モデル)
- No.231 ショブ式全自動反発弾性試験機 SB-A1(全自動測定モデル)
- No.221 レジリエンステスタ(トリプソ式反発弾性試験機・トリプソメーター)

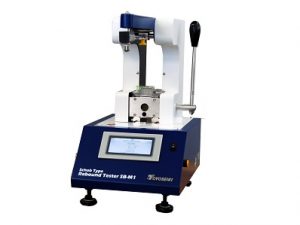

No.232 ショブ式反発弾性試験機 SB-M1
ショブ式反発弾性試験機は、JIS K 6255に準拠したゴムの反発弾性率測定装置です。
試料の反発角度を測定し、反発弾性率を算出します。最大・最小・中央・平均値が演算処理されます。
型式 | SB-M1 |
---|---|
ハンマー | ∅12.5mm |
測定方式 | 無負荷エンコーダー(最小角度0.1°) |
試験片 | ∅29mm、厚さ12.5mm |
電源 | 単相、AC100~240V、50/60Hz、0.1kVA |
寸法 | W275 × D415 × H450mm |
質量 | 約30kg |
参考規格 |
JIS K 6255 ISO 4662 |

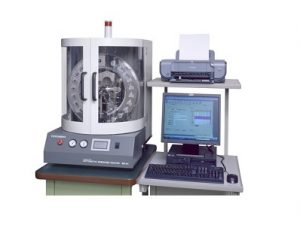

No.231 ショブ式全自動反発弾性試験機 SB-A1
全自動測定モデルのショブ式反発弾性試験機です。試験片を最大20個まで全自動で測定することができます。
ハンマー | ∅12.5mm |
---|---|
供給装置 | リボルバー式20 個 |
試験片 | ∅ 29mm、厚さ12.5mm |
電源 | 単相、AC100V、50/60Hz、2A |
寸法 | W550 × D700 × H880mm |
質量 | 約100kg |

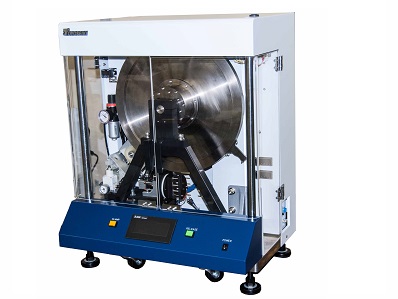

No.221 レジリエンステスタ【トリプソ式反発弾性試験機・トリプソメーター】
エラストマーなどの反発弾性率が小サンプルで測定でき、温度条件を与えることもできます。
型式 | RB |
円盤 | ∅419mm × 厚さ14.3mm |
ハンマー先端 | 4mm鋼球 |
温度 | 室温〜70℃ |
試験片寸法 | 8 × 50mm、厚さ4mm |
円盤支持 | エアーベアリング |
電源 | 単相、AC100V、50/60Hz、7A |
寸法 | W600 × D450 × H760mm |
質量 | 約150kg |
参考規格
JIS K 6255 | 加硫ゴム及び熱可塑性ゴム−反発弾性率の求め方 |
ISO 4662 | Rubber, vulcanized or thermoplastic — Determination of rebound resilience |
