エルメンドルフ引裂試験機|No.163/164紙・板紙・プラスチックフィルム・織物などの引裂強さ試験 | 参考規格:JIS P 8116、JIS K 7128-2、JIS L 1096、ISO 6383-2
エルメンドルフ引裂試験機は、紙・板紙・プラスチックフィルム・織物などの引裂強さをエルメンドルフ法により評価する試験機です。
【ラインナップ】
- No.164 デジタルエルメンドルフ引裂試験機(デジタル表示モデル)
- No.163 エルメンドルフ引裂試験機(アナログ表示モデル)

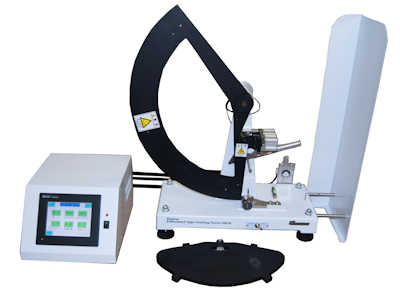

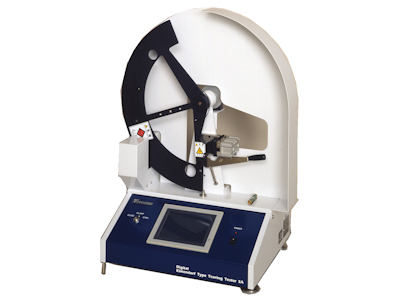

No.164 デジタルエルメンドルフ引裂試験機
- スタートキーを押すと自動的に引裂試験を開始します。
- 引裂終了後、振子が左側に振り上がると振子キャッチャーが振子をつかむので安全性が向上しました。
- エアークランプを採用していますのでワンタッチで試験片を取り付けられます。
- 試験片枚数を入力することにより、1枚あたりの引裂強さを表示できます。また坪量や厚みを入力すると、比引裂強さ、エネルギー/断面積を計算します。
- 引裂強さの折れ線グラフを表示できます。
- プリンタが接続できます。(オプション)
型式 | SA | SA-W | HD-D |
---|---|---|---|
容量 | 16N | 32N(補助おもり付) | 64N(補助おもり付) |
試験片枚数 | 1~16枚 | ||
クランプ | エアー式 | ||
外部出力 | RS-232C | ||
オプション |
|
|
|
電源 | 単相、AC100V、50/60Hz、1A | 単相、AC100V、50/60Hz、2A | |
エアー源 | 0.4MPa |
||
寸法 | W500×D420×H700mm |
|
|
質量 | 約33kg | 約35kg |
|

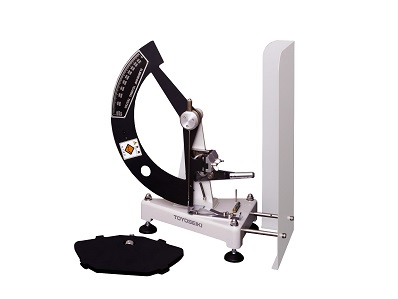

No.163 エルメンドルフ・引裂試験機
- ローコストタイプのアナログ表示モデルもご用意しています。
型式 | S-01 | S-16 | D-02 | D-32 | HD |
---|---|---|---|---|---|
容量 | 16N |
32N(補助おもり付) |
64N(補助おもり付) | ||
試験片枚数 | 16枚 | 1枚 | 16枚 | 1枚 | 1枚 |
目盛範囲 |
0~1000mN 試験片16枚の時の1枚当たりの引裂強さ |
0~16N 試験片1枚の時の1枚当たりの引裂強さ |
0~2000mN 試験片16枚の時の1枚当たりの引裂強さ |
0~32N 試験片1枚の時の1枚当たりの引裂強さ |
0~64N 試験片1枚の時の1枚当たりの引裂強さ |
クランプ |
|
|
|||
オプション |
|
||||
寸法 | W500×D270×H550mm | W630×D250×H660mm | |||
質量 | 約14kg |
約17kg |
約36kg |
※測定範囲は容量の20~80%です。
参考規格
JIS P 8116 | 紙−引裂強さ試験方法− エルメンドルフ形引裂試験機法 |
JIS K 7128-2 | プラスチック−フィルム及び シートの引裂強さ試験方法 −第2部:エルメンドルフ引裂法 |
JIS L 1096 | 織物及び編物の生地試験方法 |
ISO 6383-2 | Plastics — Film and sheeting — Determination of tear resistance — Part 2: Elmendorf method |
※薄いフィルムなど引裂強さが低く、エルメンドルフ法では対応できない材料の場合、No.193 軽荷重引裂試験機もご用意しています
