Labo Plastomill® Micro 4N100

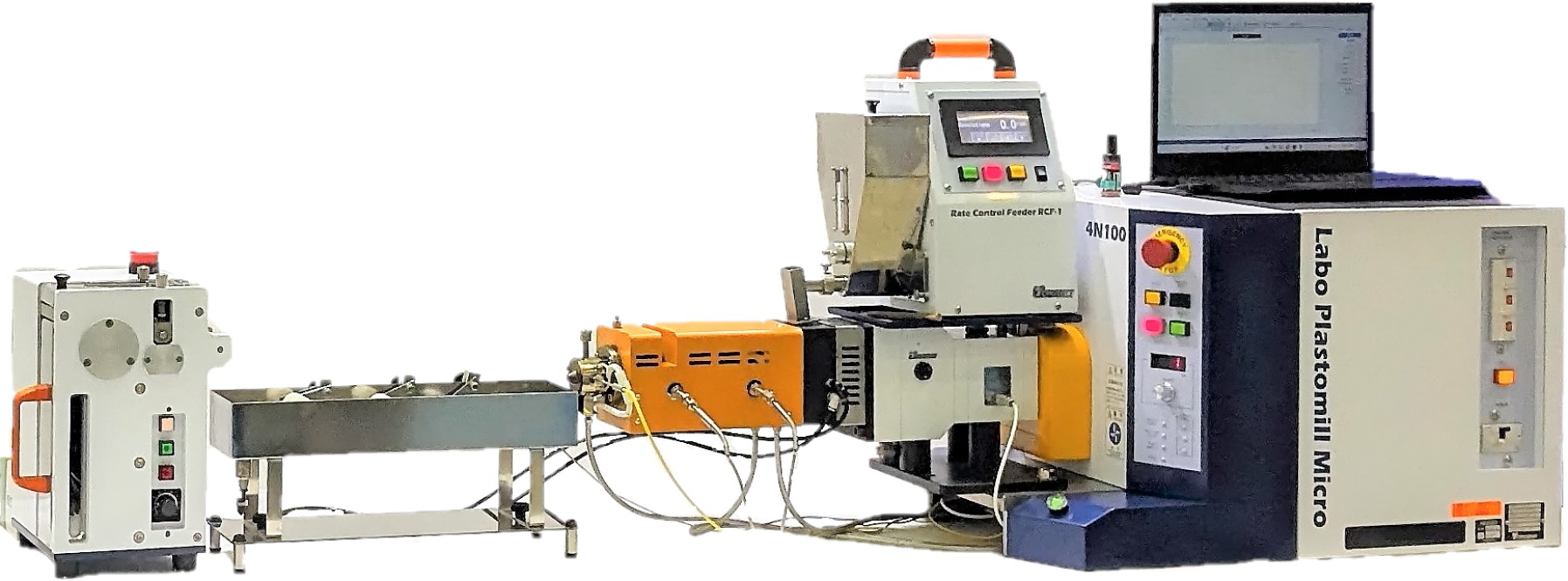

ラボプラストミル®マイクロ 4N100は、樹脂の材料スクリーニングや配合評価を目的として開発された卓上型混練・押出評価装置です。

当社ラボプラストミル®Sシリーズと互換性を有しながらも、より少量での試験に特化しグラム単位のサンプル量で加工特性の評価が可能です。

従来のラボプラストミル®マイクロから内部機構を全面的に見直し、操作性・トルク検出精度・安全性の大幅な向上を実現しました。

少量・多品種評価が求められる材料開発分野で、研究開発のスピードアップ、高精度化、コスト低減に貢献します。

※ラボプラストミル^®は、株式会社東洋精機製作所の登録商標です。（商標登録第5795706号）

特長

トルク測定範囲	0～40N･m　（最小表示0.001N・m　精度±0.1%FS以内）
回転速度	0.1～100rpm　（精度：± 0.5 ％ＦＳ（フルスケール）以内）
温度測定範囲	0～500℃　　（精度：±（指示値の1%+0.5℃）以内）
圧力測定範囲	0～20MPa　（最小表示0.001MPa　精度：±1％FS以内）　※圧力センサーはオプション
データ表示	付属データ処理装置に表示
安全装置	トルク・温度リミッター、緊急停止スイッチ、ミキサー分解安全回路、漏電ブレーカー、フィーダーモニターアラーム、SSR異常
電源	3相　AC200V　50/60Hz　30A
本体寸法	約 W470×D750×H440mm
本体質量	約62㎏

特長

混練方法	噛合型同方向回転
ブレード形状	2ローブディスク　5枚組合せ式
ミキサー容量	最大約5㎤　（ローブディスク位相による）
回転数	3倍速（基本装置回転速度×3=max. 300rpm）
温度範囲	室温+10°C～350°C　圧搾空気冷却（100°C以下は水冷可）
加熱区分	3区分、カートリッジヒーター、樹脂温度検出センサー付
オプション	可視化ブロック窒素パージ・簡易真空（Max250℃）可能
電源	単相、AC100V、50/60Hz、15A　（ラボプラストミルマイクロ本体から配電）

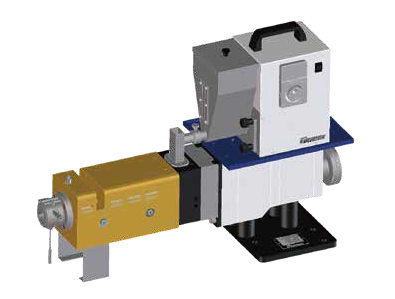

特長

方法	噛合型同方向回転
シリンダー	D=15mm、L/D=17、圧力検出穴1か所
スクリュー	セグメント組込式　2ローブディスク（正逆任意組合せ）
シリンダー内部容積	約31cm³
吐出量	約1.8kg/h
回転数	3倍速（基本装置回転速度×3=max. 300rpm）
温度範囲	室温+10°C～350°C
加熱冷却区分	シリンダー：2区分、バンドヒーター、圧搾空気冷却ダイ：1区分、バンドヒーター
定量フィーダー	オーガスクリュー大・小各1本とスパイラルスクリュー1本デジタル回転計付、ホッパー約1L
標準付属ダイ	ストランドダイ ∅2.5mm 1本取り、樹脂温検出センサー付
オプション	圧力センサー Tダイ（60mm幅、80mm幅）
電源	単相、AC100V、50/60Hz、15A　（ラボプラストミル・マイクロ本体から配電）

加熱区分	1区部　カートリッジヒーター、バンドヒーター
流出方向	下方向
リップ構造	ベンディングリップ方式幅：60mm リップ開度：0.3~0.8mm
温度検出孔	1箇所　（温度検出孔なしの設定もございます。）温度検出器　型式MTS付属
回転数	3倍速（基本装置回転速度×3=max. 300rpm）
温度範囲	室温+10°C～350°C
電源	単相、AC100V、50/60Hz、7A　（ラボプラストミル・マイクロ本体から配電）

加熱区分	1区部　カートリッジヒーター、バンドヒーター
流出方向	下方向
リップ構造	ベンディングリップ方式幅80mm リップ開度：0.3~0.8mm
温度検出孔	1箇所　（温度検出孔なしの設定もございます。）温度検出器　型式MTS付属
回転数	3倍速（基本装置回転速度×3=max. 300rpm）
温度範囲	室温+10°C～350°C
電源	単相、AC100V、50/60Hz、8A　（ラボプラストミル・マイクロ本体から配電）
