No.655 ラボプラストミル^®　小型ミキサー（混練機）

---

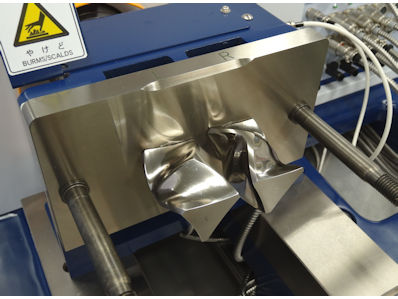

ミキサーの試料混練部は、加熱されたチャンバー内に、同方向回転（噛合式）または回転比の異なる異方向回転（非噛合式）の2本の混練ブレードと樹脂温検出センサーがあります。

ミキサーに投入された試料は、熱とブレードによるせん断を受けながら混合混練が進行し、試料の特性による、溶融・分配・分散・定常化・劣化・硬化反応・架橋・発熱などの状態変化が様々に発生します。

これらの状態変化は、機構的にブレードにかかる回転力（トルク）の変化として現れます。このトルク挙動と樹脂温度を連続して検出し、モニターに表示します。

ミキサー試験では、これらをパラメーターとして、ゲル化特性・動的熱安定性・硬化特性・分散特性等の加工特性を定量的に見出すことができます。

また、機械的に与えられた単位体積当たりの消費エネルギー（MJ/m³）を演算しているので、試料間の比較やミキサーのスケールアップに関する情報も得ることができます。

中型ミキサー（100cm³以上）は、一般的に上記の試験と併せて、試験後二次試験片として混練物を回収するときに用いられます。

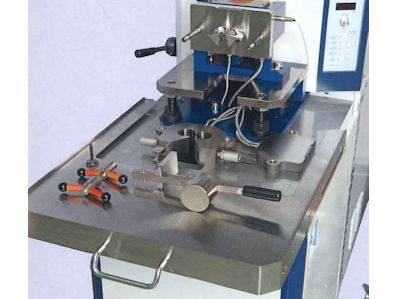

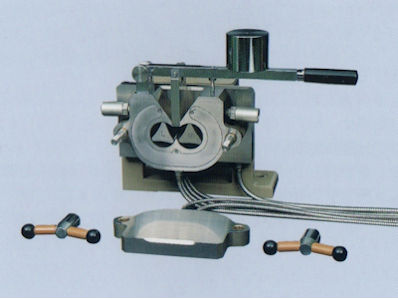

ローラーミキサー



型式	R30	R60	R100	R200	R500
チャンバー容量	約30cm³	約60cm³	約100cm³	約200cm³	約500cm³
ブレード形状	ローラー形
ブレード回転比	2:3
温度	250°C（高温仕様: 400°C）
最大許容トルク	200N・m		300N・m	750N・m	1000N・m
空冷装置	オプション			標準付属
ホッパー	オプション			標準付属（シリンダーホッパー）

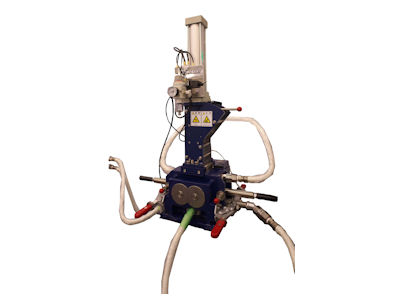

バンバリー型ミキサー

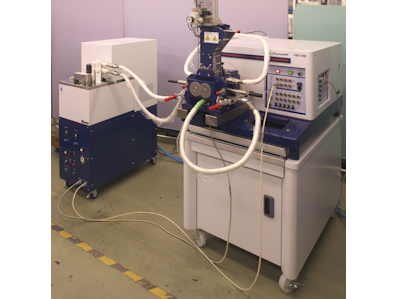

BR250+オイル循環槽（※写真の基本装置は旧型）



型式	B250	B600	BR250	BR600
チャンバー容量	約250cm³	約600cm³	約250cm³	約600cm³
ブレード形状	バンバリー形
ブレード回転比	8:9	7:8	8:9	7:8
温度	250°C（電気加熱）		180°C（オイル加熱）
最大許容トルク	750N・m	1000N・m	750N・m	1000N・m
空冷装置	標準付属		－
ホッパー	標準付属（シリンダーホッパー）

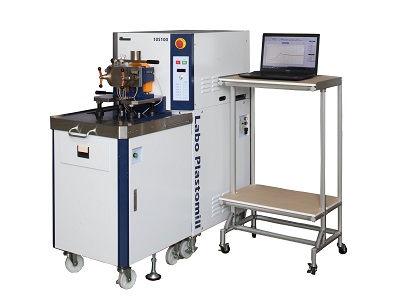

※上記ミキサーは下記基本装置との組み合わせで使用します。



型式	3S150	10S100	3S500
最大トルク	300N・m	1000N・m	300N・m
回転速度	0.1～150rpm	0.1〜100rpm	0.1〜500rpm
モーター容量	3.5kW	5.5kW	15kW
モーター	ブラシレスACサーボモーター
トルク検出	ロードセル		トルクメーター
トルク測定精度	±0.05％FS以内
温度調節器	温度範囲　max. 500℃（ミキサー、押出機により異なる） 制御数　　6点
樹脂圧力測定	圧力範囲　max. 50MPa 測定数　　4点（ただし圧力センサーはオプション）
安全装置	トルクリミッター 圧力リミッター 温度リミッター ヒーター断線検出 SSR故障検出 非常停止スイッチ（モーターおよび全ヒーター出力停止） モーターカップリング安全カバー 漏電ブレーカー ミキサー分解時安全装置
測定ヘッド接続	ワンタッチ式（自動芯出カップリング方式） 測定ヘッド自動認識
電源	三相、AC200V、50/60Hz、60A		三相、AC200V、50/60Hz、100A
	※別途パソコン用に単相、AC100V電源が必要です。
寸法	W530 × D790 × H1300mm
質量	215kg	235kg	285kg
