ラボプラストミル®【混練・押出性試験装置】｜No.655-
-
-
-
-
-
-
-
-
熱可塑性樹脂、熱硬化性樹脂、エラストマーなど、高分子材料の加工特性をあらかじめ調べておくことは、コスト低減や品質管理を図る上で、極めて重要なテーマです。
また、新素材の開発に際しては、アロイ、ブレンド、ハイブリッド、コンポジット等による付加価値の高い材料の試作ができ、その混練条件や加工特性の把握はもちろん、成形が可能であるかどうかをシミュレートし、あらかじめ適切な加工条件を見出しておくことも重要です。
ラボプラストミルは、少量のサンプルでこれらの評価を行う試験装置です。
ラボプラストミルでの評価事例：
- ミキサー：加工特性の評価
- 押出機：成形シミュレーションやコンパウンディングなどの評価
小型試験装置ながら幅広いせん断領域を有し、成形加工に必要な多くの情報を取得することが可能です。すでに多くの業界の開発部門・品質管理部門で採用されています。

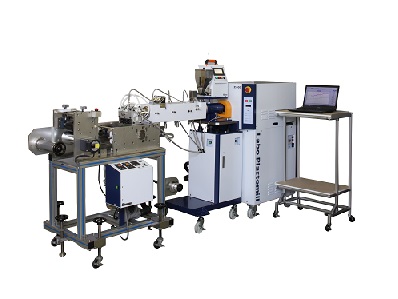

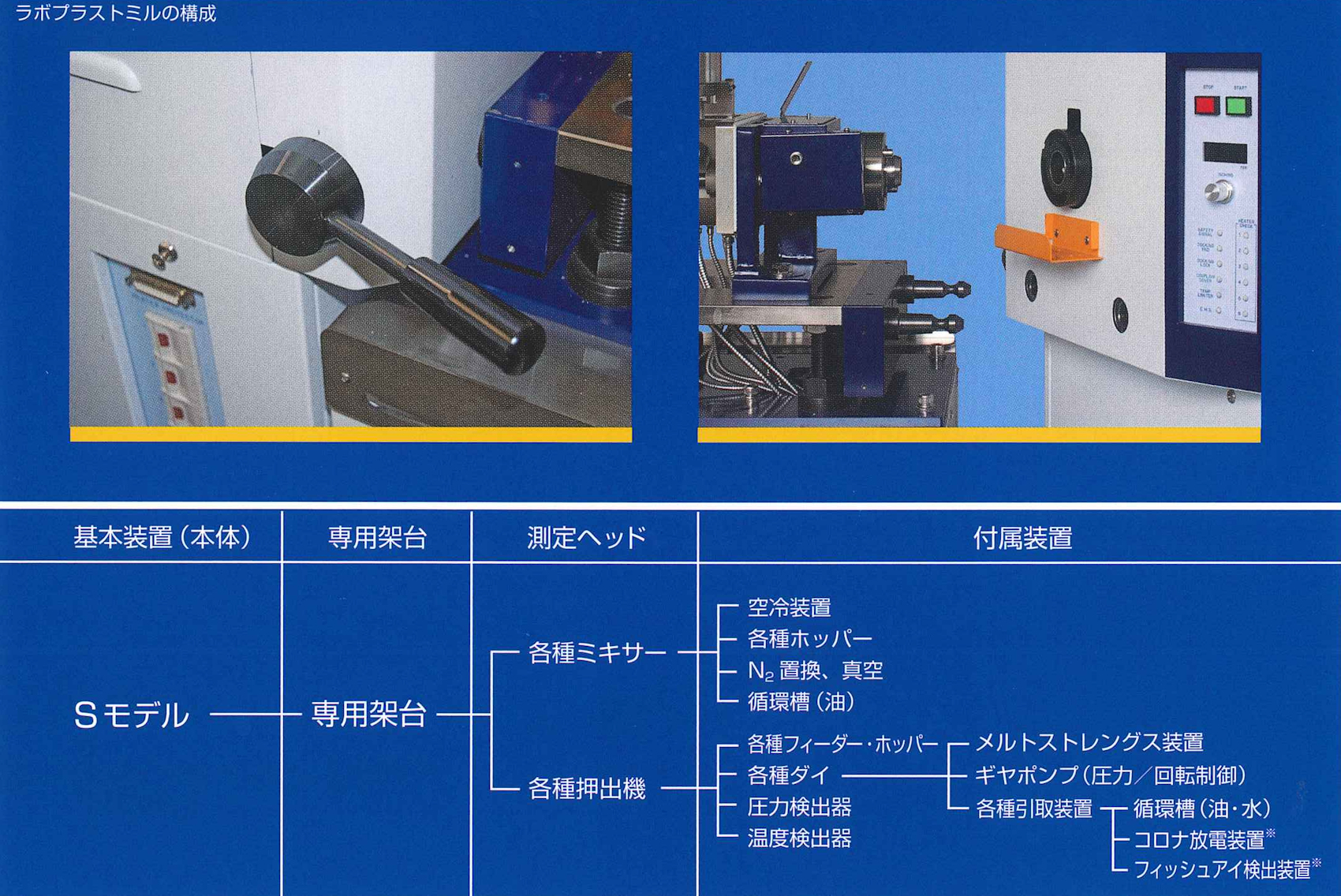

基本装置

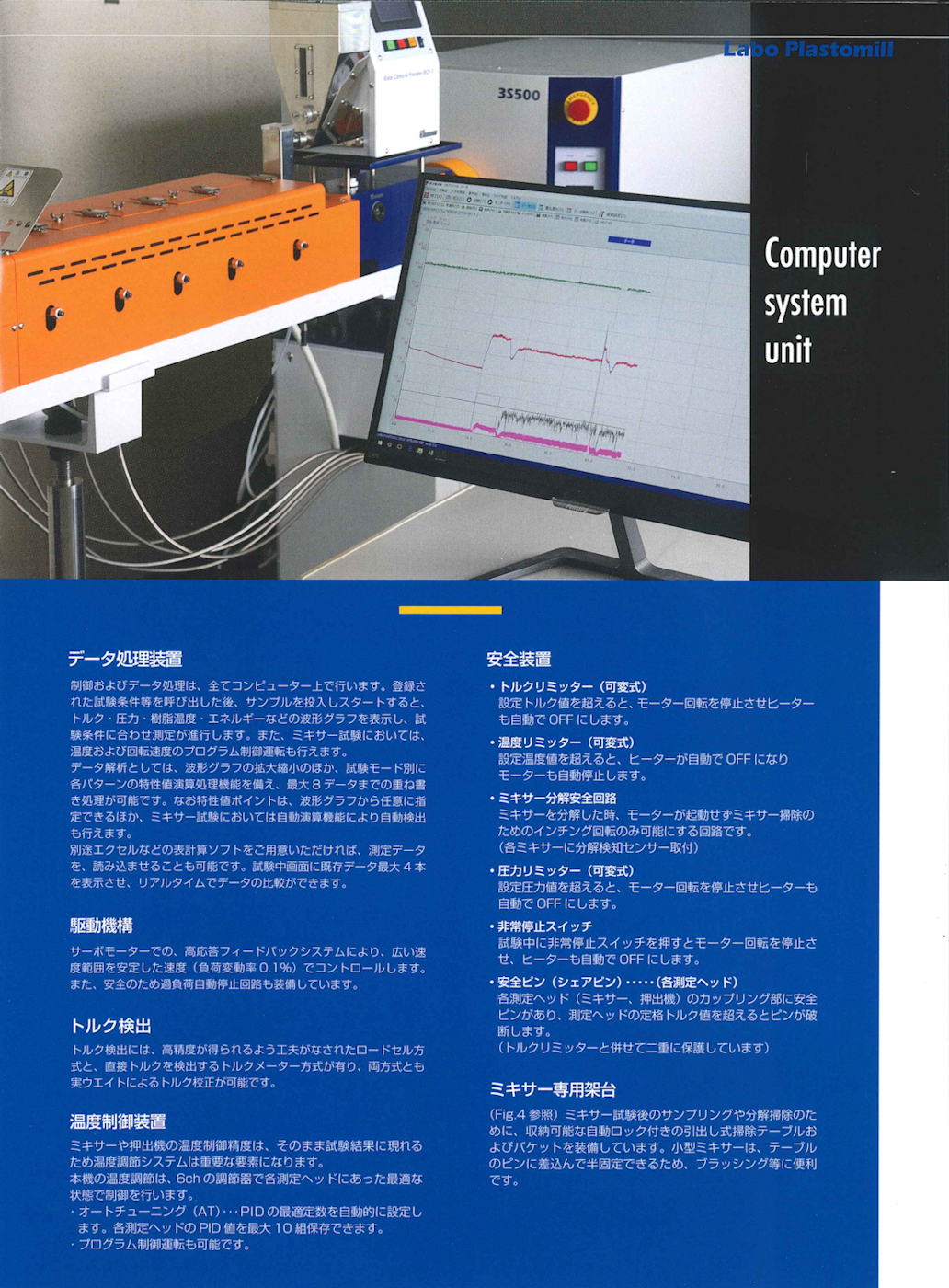

| 型式 | 3S150 | 10S100 | 3S500 |
|---|---|---|---|
| 最大トルク | 300N・m | 1000N・m | 300N・m |
| 回転速度 | 0.1～150rpm | 0.1〜100rpm | 0.1〜500rpm |
| モーター容量 | 3.5kW | 5.5kW | 15kW |
| モーター | ブラシレスACサーボモーター | ||
| トルク検出 | ロードセル | トルクメーター | |
| トルク測定精度 | ±0.05％FS以内 | ||
| 温度調節器 | 温度範囲 max. 500℃（ミキサー、押出機により異なる） 制御数 6点 |
||
| 樹脂圧力測定 | 圧力範囲 max. 50MPa 測定数 4点（ただし圧力センサーはオプション） |
||
| 安全装置 |
|
||
| 測定ヘッド接続 |
|
||
| 電源 | 三相、AC200V、50/60Hz、60A | 三相、AC200V、50/60Hz、100A | |
| ※別途パソコン用に単相、AC100V電源が必要です。 | |||
| 寸法 | W530 × D790 × H1300mm | ||
| 質量 | 215kg | 235kg | 285kg |
ミキサー
ローラーミキサー
| 型式 | R30 | R60 | R100 | R200 | R500 |
| チャンバー容量 | 約30㎤ | 約60㎤ | 約100㎤ | 約200㎤ | 約500㎤ |
| ブレード形状 | ローラー形 |
||||
| ブレード回転比 | 2:3 |
||||
| 温度 | 250°C（高温仕様: 400°C） |
||||
| 最大許容トルク | 200N・m | 300N・m | 750N・m | 1000N・m | |
| 空冷装置 | オプション | 標準付属 | |||
| ホッパー | オプション | 標準付属（シリンダーホッパー） | |||
バンバリー型ミキサー
| 型式 | B250 | B600 | BR250 | BR600 |
| チャンバー容量 | 約250㎤ | 約600㎤ | 約250㎤ |
約600㎤ |
| ブレード形状 | バンバリー形 |
|||
| ブレード回転比 | 8:9 |
7:8 | 8:9 | 7:8 |
| 温度 | 250°C（電気加熱） | 180°C（油加熱） | ||
| 最大許容トルク | 750N・m | 1000N・m | 750N・m | 1000N・m |
| 空冷装置 | 標準付属 | － | ||
| ホッパー | 標準付属（シリンダーホッパー） | |||
上記以外にも耐腐食仕様や耐摩耗仕様、過昇温防止機構付きなど様々な種類がございます。

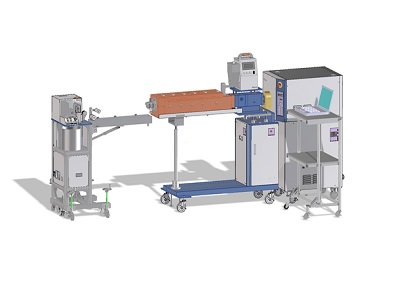

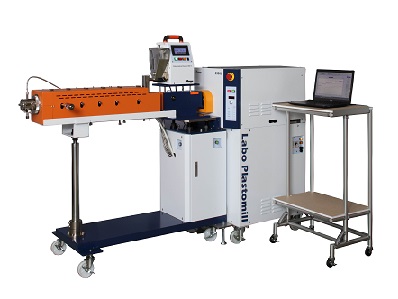

押出機
単軸押出機
| 型式 | D1220 | D2015 | D2020 | D2025 |
| D | 12mm | 20mm | ||
| L/D | 20 | 15 | 20 | 25 |
| 温度 | 350°C |
250°C | 350°C | |
| ヒートゾーン（シリンダー） | 2 | 3 | ||
| 空冷（シリンダー） | 有 | |||
| ベントポート | 無 | 1 | ||
| 圧力・温度検出孔 | 1 | 2 | 4 | |
| 標準付属ダイ | ∅2.5mm、ストランドダイ | ASTM、ガーベイダイ | ∅3mm、ストランドダイ | ∅3mm、ストランドダイ |
| 標準付属スクリュー | フルフライト、CR=2.5 | フルフライト、CR=1.6 | フルフライト、CR=2.5 | フルフライト・ベント、CR=2.5×3 |
| 標準付属ホッパー | スチールホッパー | ロールフィーダー | スチールホッパー | |
| 用途 | 熱可塑性樹脂 | エラストマ― | 熱可塑性樹脂 | |
| 最大許容トルク | 20N・m | 200N・m | ||
二軸押出機
| 型式 |
2D15W （セグメント） |
2D15WS （セグメント・バレル分割式） |
2D25S |
2D30W2 （セグメント） |
| D | 15mm | 20mm | 25mm | |
| L/D | 17 | 25 | 30 | |
| 温度 | 350°C | 300°C | 350°C | |
| ヒートゾーン（シリンダー） | 2 | 3 | 5 | |
| 冷却方式（シリンダー） | 空冷 | 空冷・水冷兼用 | 空冷 | |
| ベントポート | 1 | 2 | ||
| 圧力・温度検出孔 | 1 | 3 | 5 | |
| 標準付属ダイ | ∅2.5mm、ストランドダイ | ∅3mm×3、ストランドダイ | ∅3mm×3、ストランドダイ | |
| 標準付属スクリュー | 同方向回転、多種セグメント1式 | 異方向外回り、多条ベント | 同方向回転、多種セグメント1式 | |
| 標準付属ホッパー | 定量フィーダー | |||
| 用途 | 熱可塑性樹脂 | 熱可塑性樹脂・熱硬化性樹脂 | 熱可塑性樹脂 | |
| 最大許容トルク | 40N・m | 100N・m | 300N・m | |
※ラボプラストミル®は、株式会社東洋精機製作所の登録商標です。（商標登録第5795706号）
