3個掛加熱変形試験機｜534

  • デッドウエイト式 デッドウエイト式

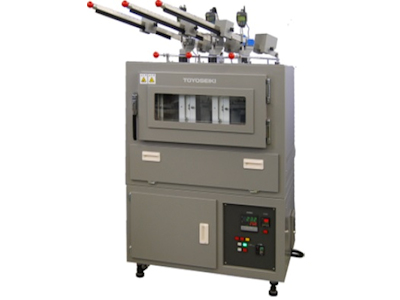

  • レバー式（※オプションのデジタルゲージ仕様） レバー式（※オプションのデジタルゲージ仕様）
  • デッドウエイト式
  • レバー式（※オプションのデジタルゲージ仕様）

3個掛加熱変形試験機｜534

ゴム・プラスチック絶縁電線の加熱変形試験 ｜ 参考規格：JIS C 3005、JIS C3307、JIS K6723

ゴム・プラスチック絶縁電線の加熱変形試験に用いられる試験機です。



参考規格
JIS C 3005 ゴム・プラスチック絶縁電線試験方法
JIS C3307 ６００Ｖビニル絶縁電線（ＩＶ）
JIS K6723 軟質ポリ塩化ビニルコンパウンド



仕様



型式 W-3 W-10 L3 L10
掛け数 3個掛
荷重 max. 30N max. 100N max. 30N max. 100N
荷重ステップ 1Nステップ 0.5Nステップ 1Nステップ
負荷方式 デッドウエイト式 レバー式
温度 max. 150℃
変位測定 ダイヤルゲージ（最小目盛 0.01mm、ストローク max. 20mm）
オプション
  • 微小ステップ仕様（バーニヤ目盛）
  • 個別内扉
  • 安全カバー
  • アクリル防塵カバー
  • デジタルゲージ仕様
  • かまぼこ型治具
  • 小型プリンター
電源 単相、AC100V、50/60Hz、25A 単相、AC100V、50/60Hz、35A
寸法 W1070 × D920 × H780mm W1000 × D1300 × H1600mm
質量 約80㎏（ウエイト含まず) 約290㎏
