MIT耐折疲労試験機（MIT耐折度試験機）｜530

フィルム・紙・金属箔・フレキシブルプリント基板（FPC）などの耐折性試験｜参考規格：JIS C 5016, JIS P 8115, JIS R 3420, JIS C 6471等

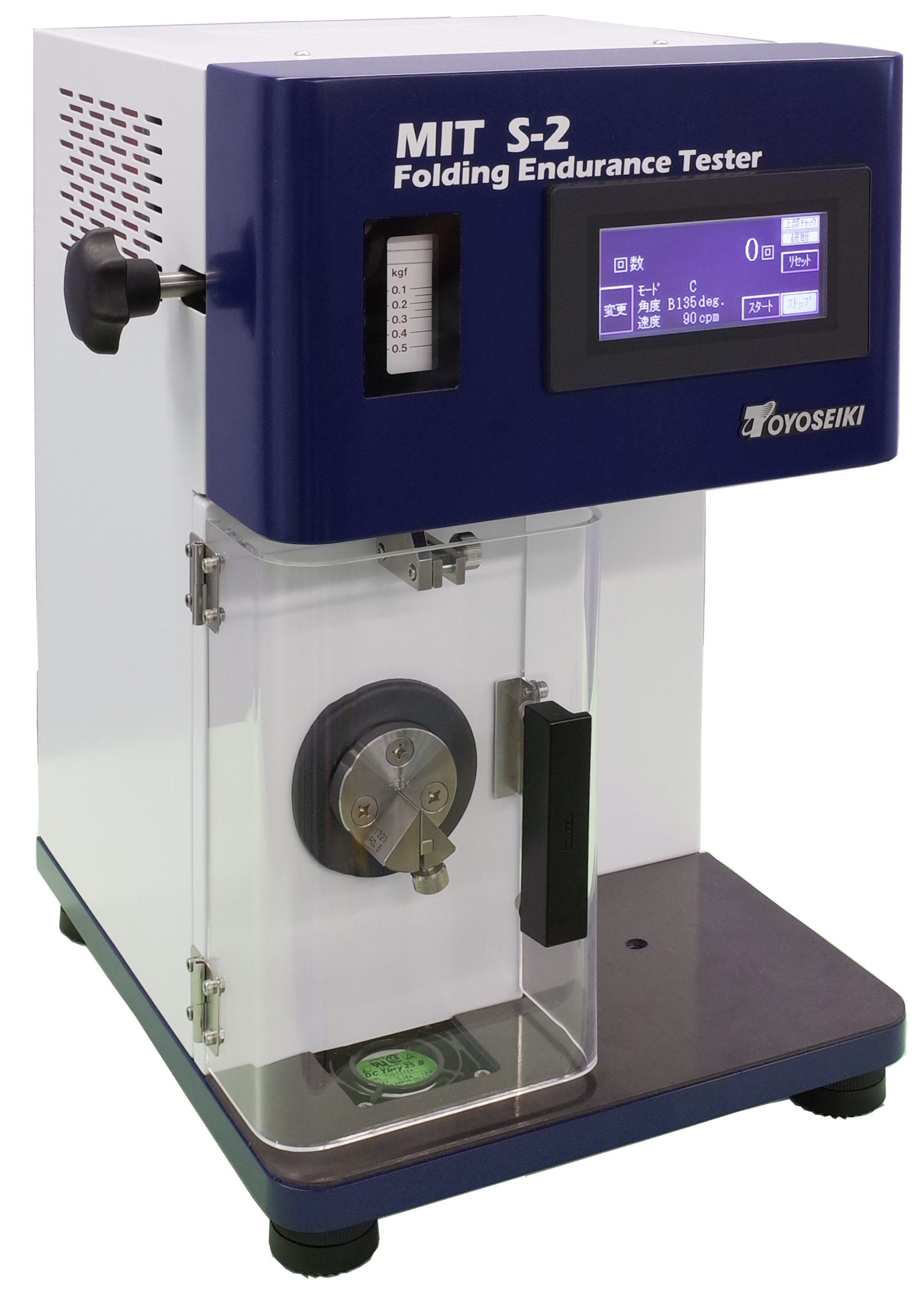

MIT耐折疲労試験機は、紙・プラスチック・レザー・フレキシブルプリント基板・プラスチックフラットケーブル・箔などの折りたたみ曲げ負荷に対する強度（耐折性）を評価する試験機です。

JIS P 8115、JIS C5016、ISO 5626などの試験規格に準じており、幅15mmの短冊状試験片に一定の荷重をかけ、左右に各135°（または90°・45°）の繰り返し曲げの負荷を与え、破断するまでの折曲げ回数によって評価します。

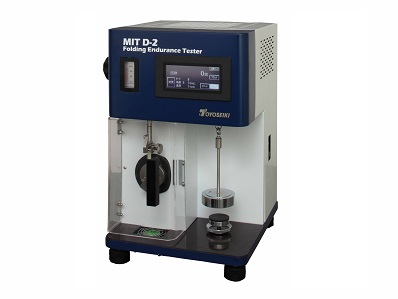

荷重方式は、スプリング式とデッドウエイト式の選択ができます。スプリング式は紙などの伸び量の少ない材料、デッドウエイト式はプラスチックフィルムなどの伸び量の大きい材料に適しています。

参考規格

S-2 / D-2共通

JIS C 5016

フレキシブルプリント配線板試験方法

S-2のみ

JIS P 8115	紙及び板紙−耐折強さ試験方法− MIT試験機法
JIS R 3420	ガラス繊維一般試験方法
TAPPI T 511	Folding endurance of paper(MIT tester)
ISO 5626	Paper — Determination of folding endurance
ASTM D2176	Standard Test Method for Folding Endurance of Paper and Plastics Film by the M.I.T. Tester

D-2のみ

JIS C 6471

フレキシブルプリント配線板用銅張積層板試験方法

特長

● 摺動軸受部にベアリングガイドを使用、摩擦を低減

● 直結駆動方式（ベアリング）採用で折曲げ角度の精度が向上

● 冷却ファンにより、折曲げ試験中の試験片温度上昇を抑制

● 液晶タッチパネルでかんたん操作

● 機械的な破断検出に加えて、導通*および抵抗値*による断線検出にも対応（※オプション）

仕様

型式	S-2	D-2
荷重方式	スプリング式	デッドウエイト式
荷重	いずれか選択 1.0〜5.0N 5.0～15.0N	いすれか選択 2.45～19.6N (2.45Nステップ） 0.98～9.8N（0.49Nステップ）
折曲げ角度	45° 、90°、135°
折曲げ速度	毎分175回、毎分90回
チャック形状（標準）	先端半径：R0.38mm 開き幅：0.25mm 試験片幅：15mm
カウンター	7桁
インターフェース	RS-232C
オプション	導通試験【型式BW1】抵抗破断試験　【型式BD1】※選択時はAC100Vのみ対応共通取込ソフト【型式EX-2】抵抗破断試験データ取込ソフト【型式BD-EX】
電源	単相、AC100～230V、50/60Hz、5A
寸法	W280 × D320 × H450mm
質量	約25kg
