ミューレン破裂試験機（高圧形・低圧形）｜167

紙・板紙・織物などの破裂強さ試験｜参考規格：JIS P 8131、ISO 2759（高圧形）／JIS P 8112、JIS L 1096、ISO 2758（低圧形）

ミューレン破裂試験機は、紙・板紙・織物などの破裂強さを評価する試験機で、高圧形と低圧形があります。

高圧形
JIS P 8131	板紙－破裂強さ試験方法
ISO 2759	Board-Determination of bursting strength

低圧形
JIS P 8112	紙－破裂強さ試験方法
JIS L 1096	織物及び編物の生地試験方法
ISO 2758	Paper-Determination of bursting strength

ラインナップ

■ デジタルモデル（M2）：利便性の高い様々なアシスト機能で試験をサポート

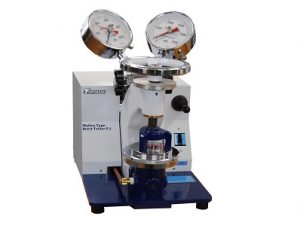

■ アナログモデル（E）：ブルドン管式圧力計を用いたローコストモデル

ミューレン破裂試験機（高圧形）

ミューレン破裂試験機（高圧形）は、紙・板紙などの破裂強さをミューレン法により評価する試験機です。

型式	デジタルモデル（M2-HD）	アナログモデル（E-H）

試験片締付方式	圧縮空気による自動締め付け	手動回転ハンドル
測定範囲	7000kPa max.	アナログ圧力計　下記より2種選択* 2500kPa max. 5000kPa max. 7000kPa max. *最大目盛の25～75%での使用を推奨
加圧用液体	グリセリン（特級）
加圧液送り速度	170±15ml/min.
締付板寸法	上部：外径∅100mm、内径∅31.5mm 下部：内径∅31.5mm、厚さ5.6mm
安全装置	指挟み防止装置グリセリン飛散防止装置オーバーロード防止装置空運転自動戻り装置漏電ブレーカー	漏電ブレーカー
オプション	小型プリンターデータ処理ソフト	デジタル式圧力計（500kPa、1000kPa、5000kPa max.）
電源	単相、AC100V、50/60Hz、5A	単相、AC100V、50/60Hz、5A
エアー源	0.4～0.6MPa	—
寸法	W350 × D380 × H500mm	W300 × D600 × H480mm
質量	約70kg	約50kg

参考規格

JIS P 8131	板紙－破裂強さ試験方法
ISO 2759	Board-Determination of bursting strength

ミューレン破裂試験機（低圧形）

ミューレン破裂試験機（低圧形）は、紙・織物・ゴム引布などの破裂強さをミューレン法により評価する試験機です。

型式	デジタルモデル（M2-LD）	アナログモデル（E-L）

試験片締付方式	圧縮空気による自動締め付け	手動回転ハンドル
測定範囲	2000kPa max.	アナログ圧力計　下記より2種選択* 500kPa max. 1000kPa max. 2500kPa max. *最大目盛の25～75%での使用を推奨
加圧用液体	グリセリン（特級）
加圧液送り速度	95±5ml/min. (JIS P 8112 仕様) 98±4ml/min. (JIS L 1096 仕様)
締付板寸法	上部外径∅70mm、内径∅30.5mm（JIS P 8112 仕様）外径∅70mm、内径∅30.48mm（JIS L 1096 仕様) 下部内径∅33.1mm、厚さ3.5mm（JIS P 8112 仕様) 内径∅31.5mm、厚さ3.18mm（JIS L 1096 仕様)
安全装置	指挟み防止装置グリセリン飛散防止装置オーバーロード防止装置空運転自動戻り装置漏電ブレーカー	漏電ブレーカー
オプション	小型プリンターデータ処理ソフト	デジタル式圧力計（500kPa、1000kPa、5000kPa max.）
電源	単相、AC100V、50/60Hz、3A	単相、AC100V、50/60Hz、3A
エアー源	0.3～0.6MPa	—
寸法	W350 × D380 × H500mm	W300 × D540 × H480mm
質量	約70kg	約50kg

参考規格

JIS P 8112	紙－破裂強さ試験方法
JIS L 1096	織物及び編物の生地試験方法
ISO 2758	Paper-Determination of bursting strength
